После прокладки кабеля или монтажа электрооборудования внешне исправная изоляция ещё не гарантирует, что цепь готова к безопасной эксплуатации.
Повреждение может возникнуть при транспортировке, протяжке кабеля, разделке концов, подключении оборудования, перегреве или попадании влаги. Поэтому перед первым включением и после работ, способных повлиять на состояние изоляции, её фактические параметры проверяют электротехническими измерениями.
Что показывает измерение сопротивления изоляции?
Сопротивление изоляции характеризует способность изоляционного материала ограничивать нежелательный ток между токоведущими частями, а также между токоведущими частями и землёй.
Снижение сопротивления может указывать на ухудшение состояния кабеля, проводки, обмоток или электрического оборудования. Чем сильнее повреждена или увлажнена изоляция, тем выше риск токов утечки, пробоя, отключения защиты и повреждения оборудования.
Зачем измерять сопротивление изоляции после электромонтажа?
Проект и паспорта оборудования содержат расчётные и заводские данные, но после монтажа важно проверить уже фактически собранную электроустановку.
Во время электромонтажных работ кабель может испытывать растягивающие усилия, изгибы и механическое воздействие. При разделке и подключении возможны повреждения оболочки или изоляции жил, а в распределительных щитах и оборудовании — ошибки подключения и загрязнение.
После прокладки кабеля
Проверяется фактическое состояние изоляции после транспортировки, протяжки, укладки и разделки.
После монтажа щитов
Контролируются отходящие линии, внутренние цепи и подключённые кабели до ввода в эксплуатацию.
После реконструкции
Проверяются новые и изменённые участки сети после замены кабелей, оборудования и схем подключения.
Перед включением
Измерение позволяет выявить проблемную цепь до подачи рабочего напряжения.

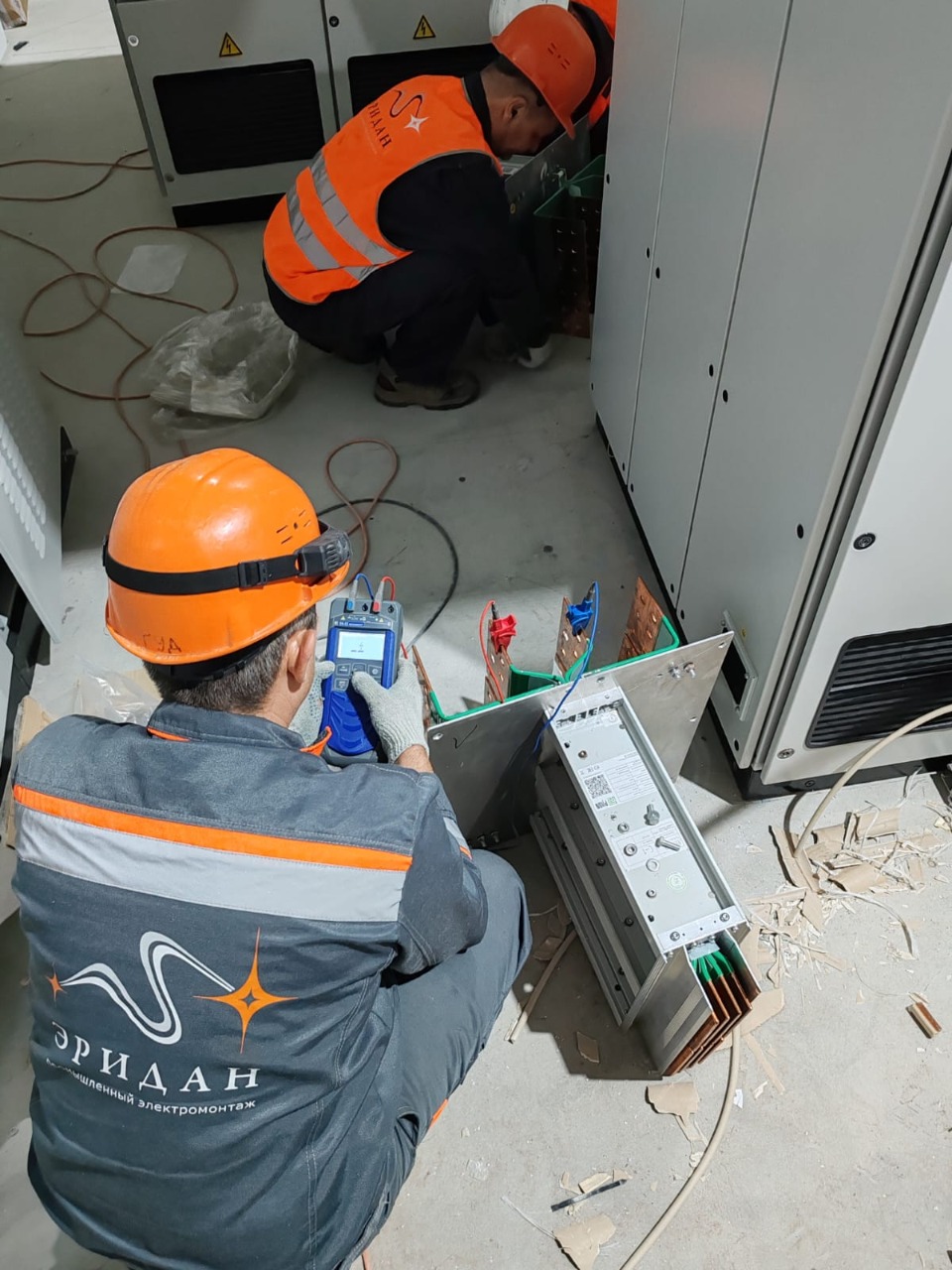

Измерение сопротивления изоляции электроустановки специалистом электротехнической лаборатории.
Почему сопротивление изоляции снижается?
Причина пониженного значения не всегда очевидна. На состояние изоляции одновременно влияют возраст оборудования, температура, влажность, загрязнение и качество монтажа.
Старение
Изоляционные материалы постепенно теряют свойства под воздействием времени, температуры и электрической нагрузки.
Влага
Конденсат, затопление и повышенная влажность могут заметно ухудшить изоляционные свойства.
Перегрев
Длительная перегрузка и локальный нагрев ускоряют старение и разрушение изоляции.
Повреждение при монтаже
Пережатие, надрез, сильный изгиб или повреждение оболочки могут создать дефект ещё до первого включения.
Что проверяют при измерении сопротивления изоляции?
Объём измерений зависит от типа электроустановки, рабочего напряжения, схемы и поставленной задачи. На практике проверяют как отдельные кабельные линии, так и цепи электрооборудования.
- Кабельные линии и электропроводку.
- Групповые и отходящие линии распределительных щитов.
- ГРЩ, ВРУ и распределительные устройства.
- Электродвигатели и электрические машины.
- Отдельные токоведущие цепи оборудования.
- Изоляцию между проводниками.
- Изоляцию между токоведущими частями и землёй.

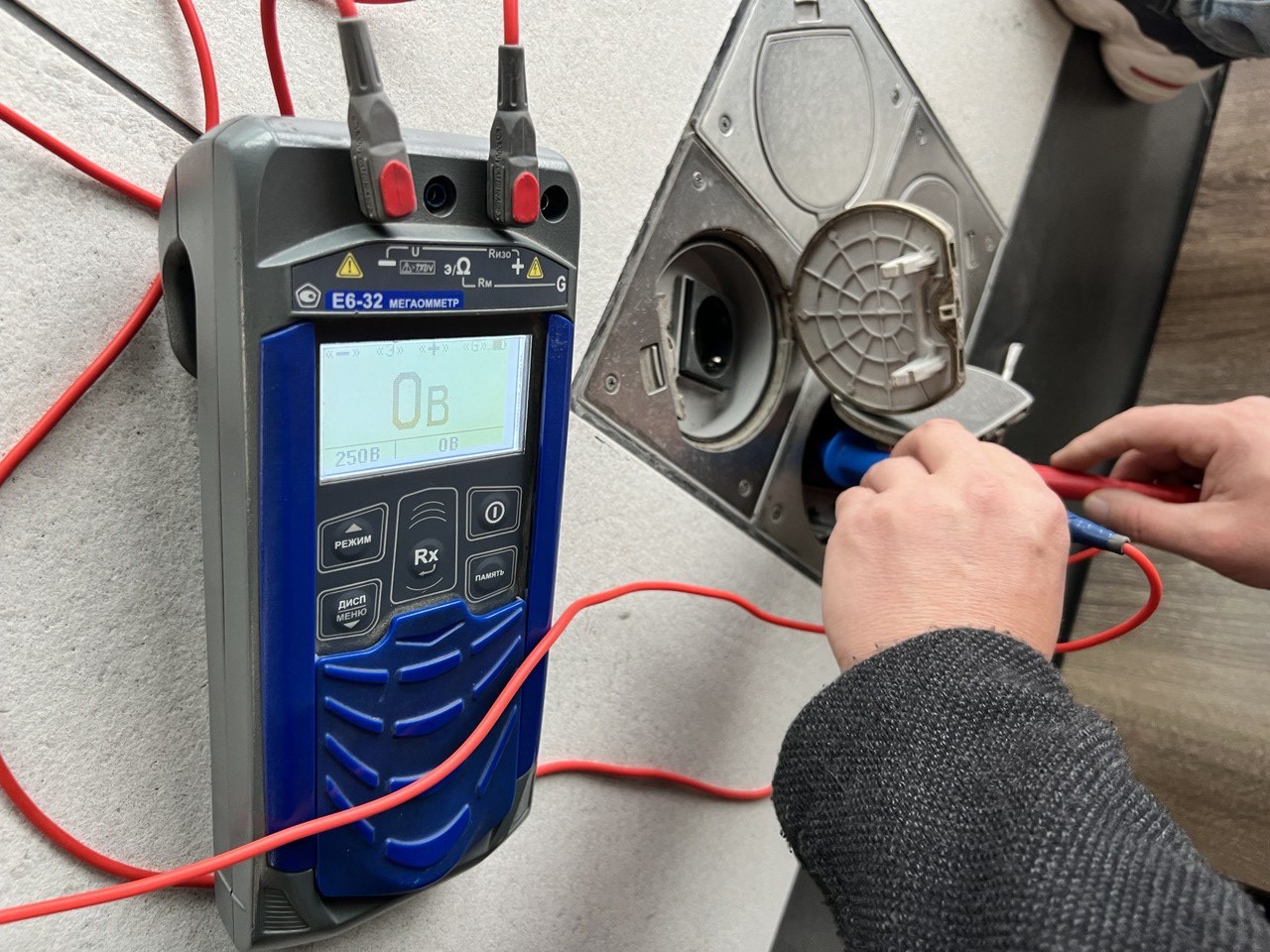

Проверка сопротивления изоляции кабельной линии с применением мегаомметра.
Как выполняют измерение сопротивления изоляции?
- Определяют проверяемые цепи. Изучают схему, состав оборудования, рабочее напряжение и задачу обследования.
- Отключают и подготавливают участок. Проверяемую цепь приводят в безопасное состояние для проведения измерений.
- Отключают чувствительное оборудование. Электронные устройства, преобразователи, УЗИП и другое оборудование учитывают при подготовке схемы измерения.
- Проводят измерения мегаомметром. Сопротивление проверяют между проводниками и между токоведущими частями и землёй.
- Оценивают фактические значения. Результаты сопоставляют с требованиями, применимыми к конкретной электроустановке.
- Оформляют протокол ЭТЛ. В документе фиксируют проверенные цепи, результаты и выявленные замечания.
Что такое мегаомметр и зачем он нужен?
Мегаомметр — специализированный измерительный прибор, предназначенный для проверки сопротивления изоляции. Он создаёт испытательное постоянное напряжение и позволяет определить сопротивление между выбранными точками цепи.
Испытательное напряжение выбирают с учётом типа цепи, рабочего напряжения и требований к конкретному оборудованию. Поэтому применять одно и то же значение для любой электроустановки некорректно.
Почему нельзя ориентироваться на одну универсальную норму?
Допустимое сопротивление изоляции зависит от назначения цепи, номинального напряжения, типа оборудования и применяемых нормативных требований.
Поэтому результат оценивается не по принципу «выше одной цифры — хорошо, ниже — плохо», а применительно к конкретной электроустановке и программе измерений.
Контроль сопротивления изоляции цепей распределительного оборудования.
Когда обязательно стоит проверить сопротивление изоляции?
Перед вводом в эксплуатацию
После завершения монтажа кабелей, проводки и оборудования до первого включения.
После ремонта
Если менялись кабели, проводка, аппараты или другие элементы электрической цепи.
После аварии
После короткого замыкания, перегрева, затопления или другого воздействия на электроустановку.
При нестабильной работе
При утечках тока, повторных отключениях, срабатывании УЗО и подозрении на повреждение изоляции.
Измерение сопротивления изоляции кабельных линий
Для кабельной линии особенно важно проверить состояние после прокладки и монтажа. Повреждение может возникнуть при затяжке в трубу, укладке в лоток, изгибе, перемещении барабана или разделке концов.
Измерение позволяет проверить электрическое состояние изоляции до подачи напряжения и выявить проблемный участок до ввода линии в работу.
Измерение сопротивления изоляции электропроводки
При проверке внутренней электропроводки контролируют групповые и отходящие линии, а также отдельные цепи в зависимости от схемы объекта.
Такая проверка особенно актуальна после капитального ремонта, реконструкции помещений, замены щитов и прокладки новой проводки.
Измерение сопротивления изоляции электродвигателей
Для электрических машин измерение помогает оценить состояние изоляции обмоток перед включением, после ремонта, длительного хранения или воздействия влаги.
При подозрении на увлажнение или повреждение одного измерения может быть недостаточно — объём диагностики определяется техническим состоянием машины и задачей обследования.
Что делать, если сопротивление изоляции ниже допустимого?
Низкое значение само по себе не показывает точную причину. Необходимо локализовать проблемный участок и установить, из-за чего произошло снижение.
В зависимости от результатов могут потребоваться:
- поиск повреждённого участка кабельной линии;
- просушка оборудования;
- очистка загрязнённых изоляционных поверхностей;
- ремонт или замена кабеля;
- ремонт электрической машины или аппарата;
- устранение дефекта монтажа;
- повторное измерение после ремонта.
Почему измерение особенно важно перед первым включением?
После окончания монтажа визуально невозможно убедиться, что каждый участок изоляции сохранил необходимые свойства. При этом подача рабочего напряжения на повреждённую цепь может сразу привести к пробою или отключению.
Измерение до ввода в эксплуатацию позволяет проверить именно фактическое состояние уже смонтированной системы.
Измерительное оборудование электротехнической лаборатории для контроля сопротивления изоляции.
Что получает заказчик после измерений?
По результатам проверки оформляется протокол электротехнической лаборатории. В нём фиксируются фактически проверенные цепи и полученные значения.
Протокол измерений
Перечень проверенных цепей и фактические значения сопротивления изоляции.
Данные объекта
Информация о кабелях, линиях, щитах и оборудовании, вошедших в объём проверки.
Оценка результатов
Фактические значения сопоставляются с требованиями, применимыми к проверенной электроустановке.
Замечания
Фиксируются цепи с пониженными значениями и рекомендации по дальнейшим действиям.
Почему электромонтаж и измерения ЭТЛ лучше рассматривать вместе?
Когда измерения выполняются после монтажа, можно проверить фактическое состояние уже собранной электроустановки: кабелей, соединений, щитов и подключённого оборудования.
Компания «Эридан» выполняет промышленный электромонтаж, реконструкцию систем электроснабжения, пусконаладочные работы и электротехнические измерения. Это позволяет связать монтаж и последующую проверку фактического состояния электроустановки в одном техническом процессе.
Частые вопросы об измерении сопротивления изоляции
Чем измеряют сопротивление изоляции?
Для проверки используют мегаомметр — специализированный прибор, предназначенный для измерения больших сопротивлений изоляции.
Можно ли измерять сопротивление изоляции без отключения оборудования?
Проверяемую цепь подготавливают и отключают в соответствии с программой измерений и требованиями безопасности. Подключённое чувствительное оборудование учитывают отдельно.
Нужно ли измерять изоляцию новой кабельной линии?
Да, проверка после прокладки позволяет подтвердить фактическое состояние кабеля после транспортировки и монтажа до подачи рабочего напряжения.
Почему срабатывает УЗО, если внешне проводка исправна?
Одной из возможных причин может быть утечка тока из-за ухудшения изоляции. Но точную причину определяют после диагностики, поскольку срабатывание УЗО может быть связано и с другими факторами.
Есть ли одна норма сопротивления изоляции для всех электроустановок?
Нет. Требуемое значение зависит от типа цепи, номинального напряжения, оборудования и применимых нормативных требований.
