Тепловизионный контроль электрооборудования: что выявляет и когда проводить

Что такое тепловизионный контроль электрооборудования?

Тепловизионный контроль — это метод диагностики, при котором тепловизор регистрирует инфракрасное излучение поверхности оборудования и формирует термограмму. На ней видно распределение температуры по контролируемому участку.

При этом задача специалиста — не просто найти самый яркий участок изображения. Для корректной оценки учитывают фактическую нагрузку, температуру окружающей среды, конструкцию оборудования, условия съёмки и сравнение с однотипными элементами.

Зачем нужен тепловизионный контроль после электромонтажа?

После монтажа распределительного щита, кабельной линии, КРУ, ВРУ, ГРЩ или другого силового оборудования важно убедиться, что соединения работают нормально не только визуально, но и под реальной нагрузкой.

Даже правильно собранный узел может иметь повышенный нагрев из-за недостаточно затянутого соединения, неравномерной нагрузки, плохого контакта или особенности фактического режима работы.

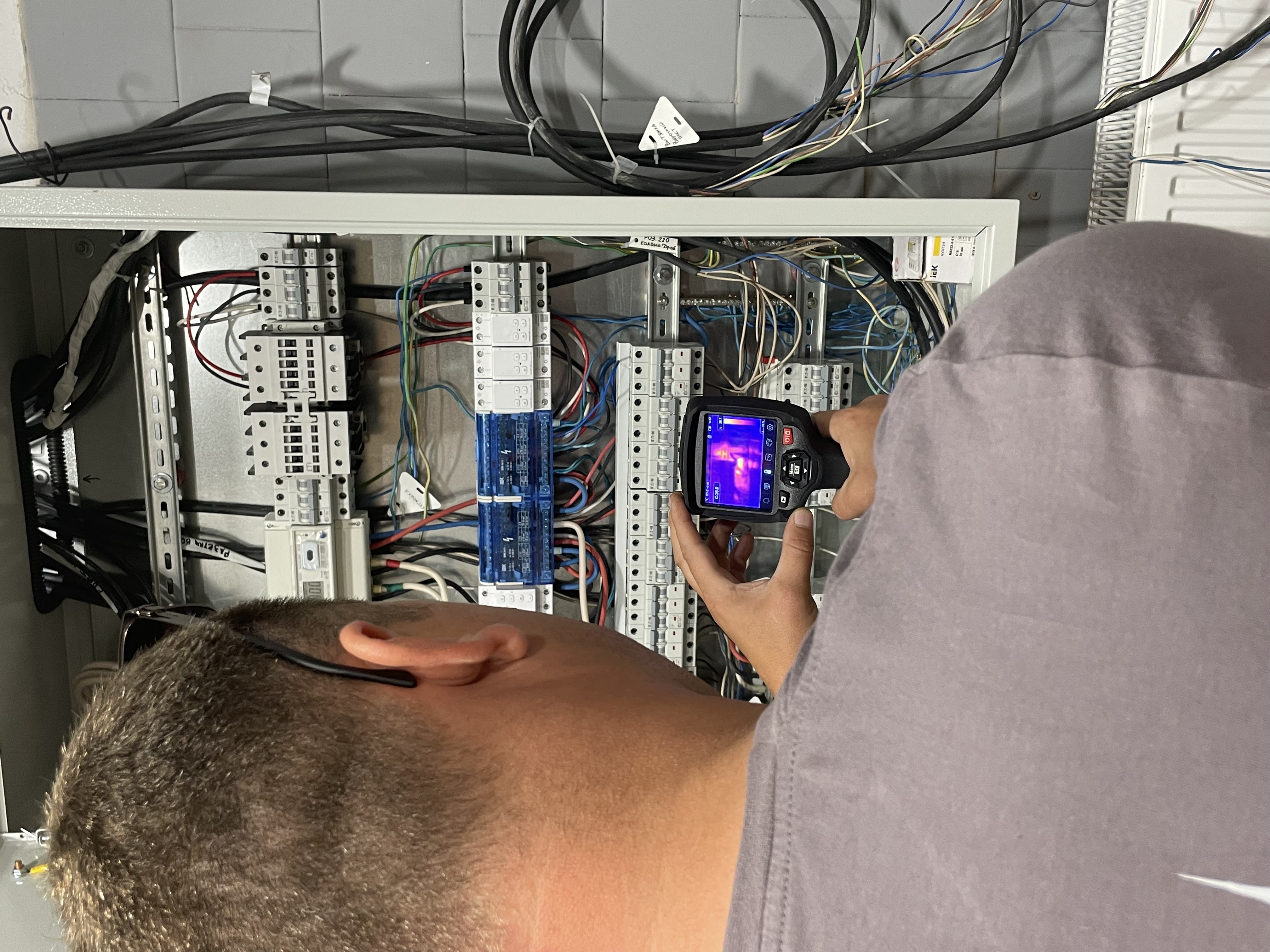

Тепловизионное обследование электрооборудования под рабочей нагрузкой.

Что проверяют тепловизором в электроустановке?

Тепловизионное обследование применяют прежде всего там, где возможен нагрев токоведущих частей, соединений и коммутационных аппаратов. Состав контроля зависит от типа объекта и доступности оборудования во время работы.

Какие дефекты выявляет тепловизионное обследование?

• Перегрев ослабленных или окисленных контактных соединений.
• Неравномерный нагрев фазных шин и коммутационных аппаратов.
• Повышенную температуру кабельных наконечников и муфт.
• Перегрев автоматических выключателей, контакторов и клемм.
• Аномальный нагрев проводников относительно фактической нагрузки.
• Локальные температурные зоны, требующие дополнительной диагностики.
• Повторное развитие дефекта после ремонта или реконструкции.

Почему тепловизионный контроль проводят под нагрузкой?

Большинство электрических дефектов, связанных с контактным сопротивлением или перегрузкой, проявляются именно при прохождении тока. Если оборудование отключено или практически не нагружено, проблемный участок может не отличаться по температуре от исправного.

Поэтому для информативной диагностики важно знать реальный режим работы оборудования и по возможности проводить обследование при характерной рабочей нагрузке.

Термограмма позволяет сравнить нагрев фаз, соединений и однотипных элементов.

Как понять, что на термограмме есть проблема?

Яркий участок на изображении сам по себе ещё не означает дефект. Температурная аномалия оценивается в контексте режима работы и конструкции оборудования.

Специалист обычно анализирует:

• абсолютную температуру контролируемого элемента;
• разницу температур между фазами и однотипными узлами;
• токовую нагрузку во время съёмки;
• характер и локализацию нагрева;
• условия окружающей среды;
• историю предыдущих обследований, если она есть.

Как проходит тепловизионный контроль электрооборудования?

1. Определяют объём обследования. Уточняют состав оборудования, схему электроснабжения и участки, которые необходимо проверить.
2. Фиксируют режим работы. Учитывают фактическую нагрузку оборудования и условия, влияющие на температуру.
3. Проводят тепловизионную съёмку. Контролируют доступные соединения, аппараты, шины, кабели и другие элементы.
4. Сравнивают температурные зоны. Анализируют однотипные элементы и фазы при сопоставимых условиях.
5. Оценивают выявленные аномалии. Температурную картину сопоставляют с нагрузкой, конструкцией и режимом эксплуатации.
6. Оформляют технический отчёт. Включают термограммы, описание проблемных участков и результаты обследования.

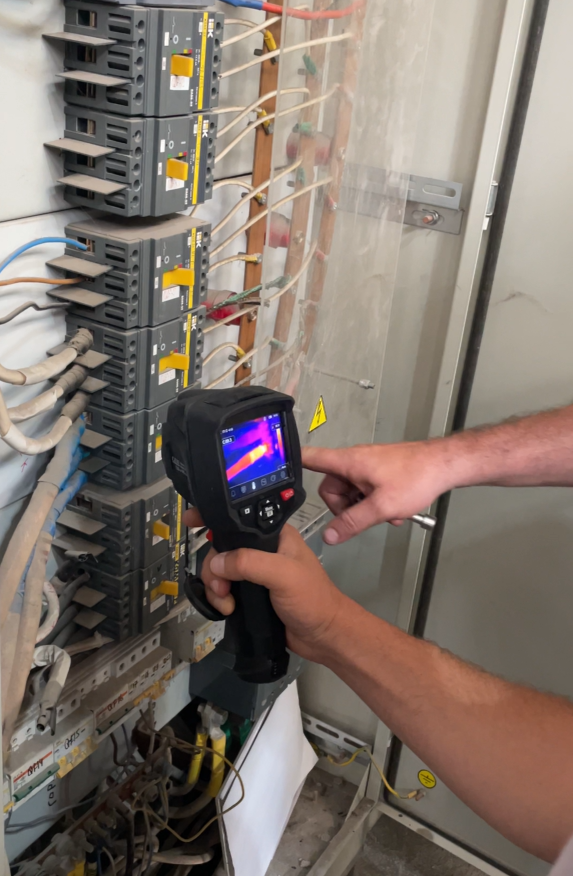

Контроль контактных соединений распределительного оборудования под рабочей нагрузкой.

Тепловизионный контроль автоматических выключателей

Автоматический выключатель может нагреваться как из-за высокой нагрузки, так и из-за ухудшения контакта на вводе, выводе или внутри аппарата. Поэтому температура автомата оценивается вместе с током нагрузки и состоянием соседних фаз.

Если один полюс или одно подключение заметно горячее аналогичных элементов при сопоставимом токе, это повод для дополнительной проверки соединения и самого аппарата.

Тепловизионный контроль кабельных соединений и муфт

Кабельные наконечники и муфты относятся к участкам, где особенно важно качество монтажа. Повышенное переходное сопротивление в месте соединения может привести к локальному нагреву даже при допустимой нагрузке кабеля.

Тепловизионная съёмка позволяет обнаружить такое отклонение без демонтажа и определить, какие соединения требуют дополнительной диагностики.

Тепловизионный контроль после реконструкции электроснабжения

После реконструкции меняются кабельные линии, аппараты защиты, распределительные устройства, схемы подключения и распределение нагрузки. Поэтому тепловизионное обследование после выхода оборудования на рабочий режим позволяет проверить уже фактическое состояние смонтированной системы.

Такой контроль особенно полезен на действующем промышленном объекте, где новые элементы работают совместно со старой частью электроустановки.

Когда проводить тепловизионное обследование?

Периодичность нельзя одинаково устанавливать для всех объектов. Она зависит от типа и напряжения оборудования, режима работы, эксплуатационной документации, принятой системы технического обслуживания и результатов предыдущих обследований.

Внеплановая проверка особенно полезна после ремонта контактных соединений, реконструкции, замены оборудования, аварийного отключения или появления признаков перегрева.

Что должно быть в отчёте по тепловизионному контролю?

Полезный технический отчёт должен позволять заказчику понять, где находится проблемный участок и какие дальнейшие действия необходимы.

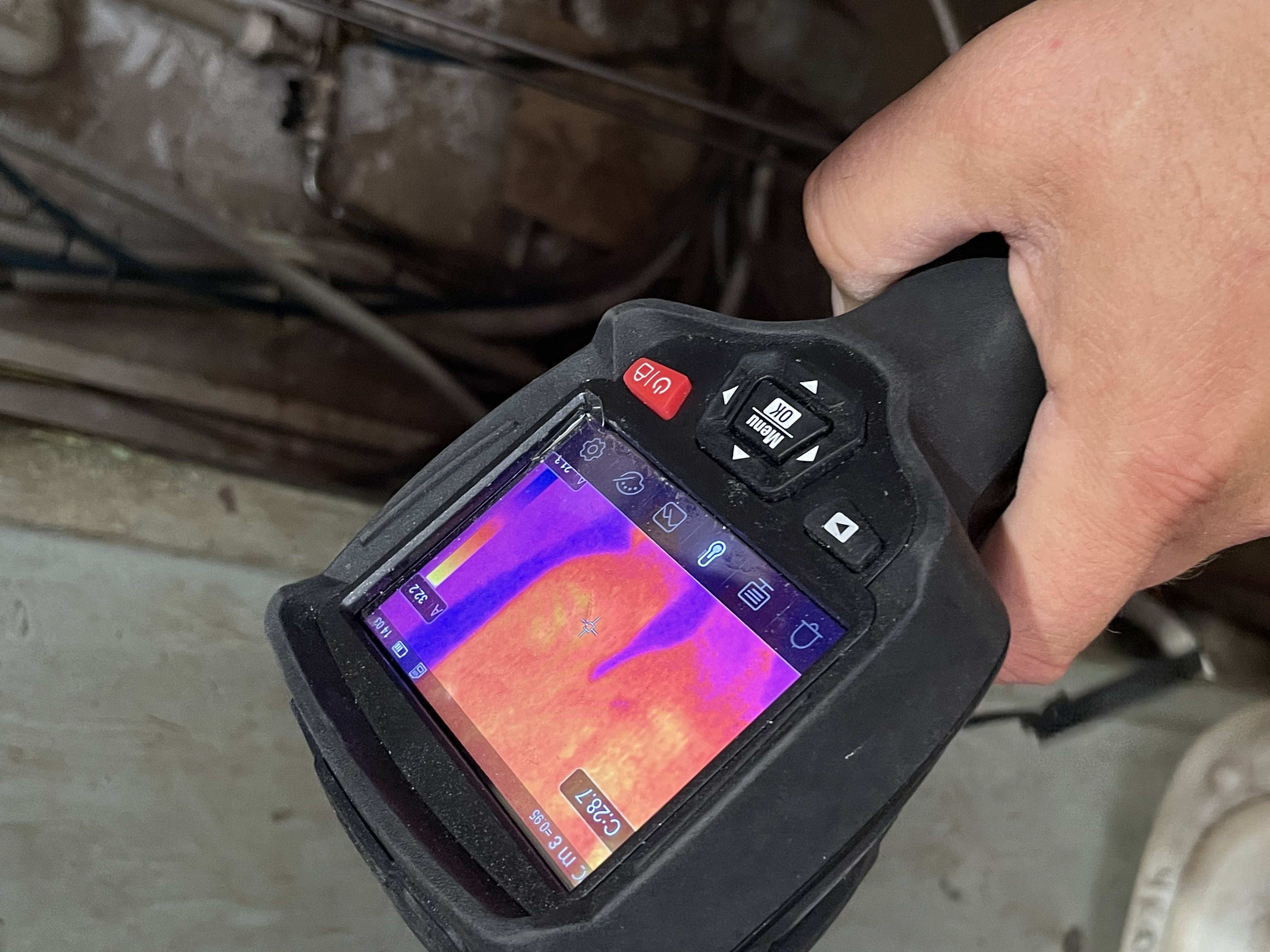

Тепловизионное оборудование, применяемое при обследовании электроустановок.

Чем тепловизионный контроль полезен техническому заказчику?

Для заказчика это способ получить информацию о фактическом состоянии электрооборудования без остановки всей системы и без разборки каждого соединения.

По результатам обследования можно:

• выделить участки с повышенным нагревом;
• определить приоритет ремонта;
• проверить результат после устранения дефекта;
• снизить риск незапланированного отключения;
• планировать обслуживание по техническому состоянию;
• сравнивать динамику температуры при последующих обследованиях.

Почему нельзя ждать запаха гари или оплавления?

Запах гари, потемнение изоляции и оплавленный корпус аппарата — это уже поздние признаки дефекта. К этому моменту соединение могло длительное время работать при повышенной температуре и постепенно повреждать соседние элементы.

Тепловизионный контроль позволяет увидеть проблему раньше — когда она проявляется только изменением температурного поля.

Частые вопросы о тепловизионном контроле электрооборудования

Можно ли проводить тепловизионное обследование без отключения?

Да. Одно из преимуществ метода — возможность контролировать доступное электрооборудование в рабочем режиме. При этом должны соблюдаться требования безопасности и условия допуска к действующей электроустановке.

Можно ли определить неисправность только по цвету термограммы?

Нет. Цветовая палитра зависит от настроек прибора. Оценивать необходимо фактические температуры, температурные различия, нагрузку и условия съёмки.

Нужно ли проводить контроль после ремонта?

Повторное обследование полезно для подтверждения того, что ранее выявленная температурная аномалия устранена и отремонтированный узел работает нормально под нагрузкой.

Что лучше: тепловизор или электрические измерения?

Это разные методы диагностики. Тепловизионный контроль показывает тепловое состояние оборудования, а электрические измерения позволяют оценивать электрические параметры. В сложных случаях их результаты дополняют друг друга.

Можно ли обследовать электрощит при небольшой нагрузке?

Технически съёмку выполнить можно, но диагностическая ценность может быть ниже. Чем ближе нагрузка к реальному рабочему режиму, тем информативнее оценка контактных соединений и токоведущих частей.
