Реконструкция электроснабжения начинается не с замены оборудования, а с обследования и расчёта существующей сети. Задача проекта — понять, какие элементы действительно ограничивают увеличение мощности, что можно сохранить, а что необходимо заменить или модернизировать.
Такой подход позволяет избежать необоснованной полной замены системы и сформировать технически обоснованный объём реконструкции под новую нагрузку объекта.
Когда требуется реконструкция системы электроснабжения?
Реконструкция необходима, когда существующая система перестаёт соответствовать текущим или перспективным режимам работы объекта. Причиной может быть увеличение мощности, подключение нового оборудования, изменение технологии, недостаточная надёжность или физическое и моральное старение отдельных элементов сети.
Увеличение мощности
Подключается новое оборудование, и существующий трансформатор, кабель или распределительное устройство уже не обеспечивают нужную нагрузку.
Изменение схемы питания
Требуется второй ввод, секционирование, АВР или другое решение по резервированию.
Износ оборудования
Существующие аппараты, кабели или РУ больше не соответствуют техническому состоянию объекта.
Расширение объекта
Появляются новые цеха, линии, склады или потребители, для которых требуется дополнительная мощность и новые присоединения.
Что нужно проверить перед увеличением мощности?
Существующая система электроснабжения должна рассматриваться как единый комплекс. Замена только одного элемента не гарантирует, что сеть сможет работать с новой нагрузкой.
Трансформатор
Проверяются фактическая загрузка, мощность, режимы работы и возможность дальнейшей эксплуатации.
Кабельные линии
Проверяются сечение, допустимый ток, падение напряжения, способ прокладки и техническое состояние.
РУ, ВРУ и ГРЩ
Оцениваются номиналы вводов, шин, коммутационных аппаратов и свободные присоединения.
Защитные аппараты
Проверяется соответствие новым рабочим токам, токам короткого замыкания и новой логике защиты.

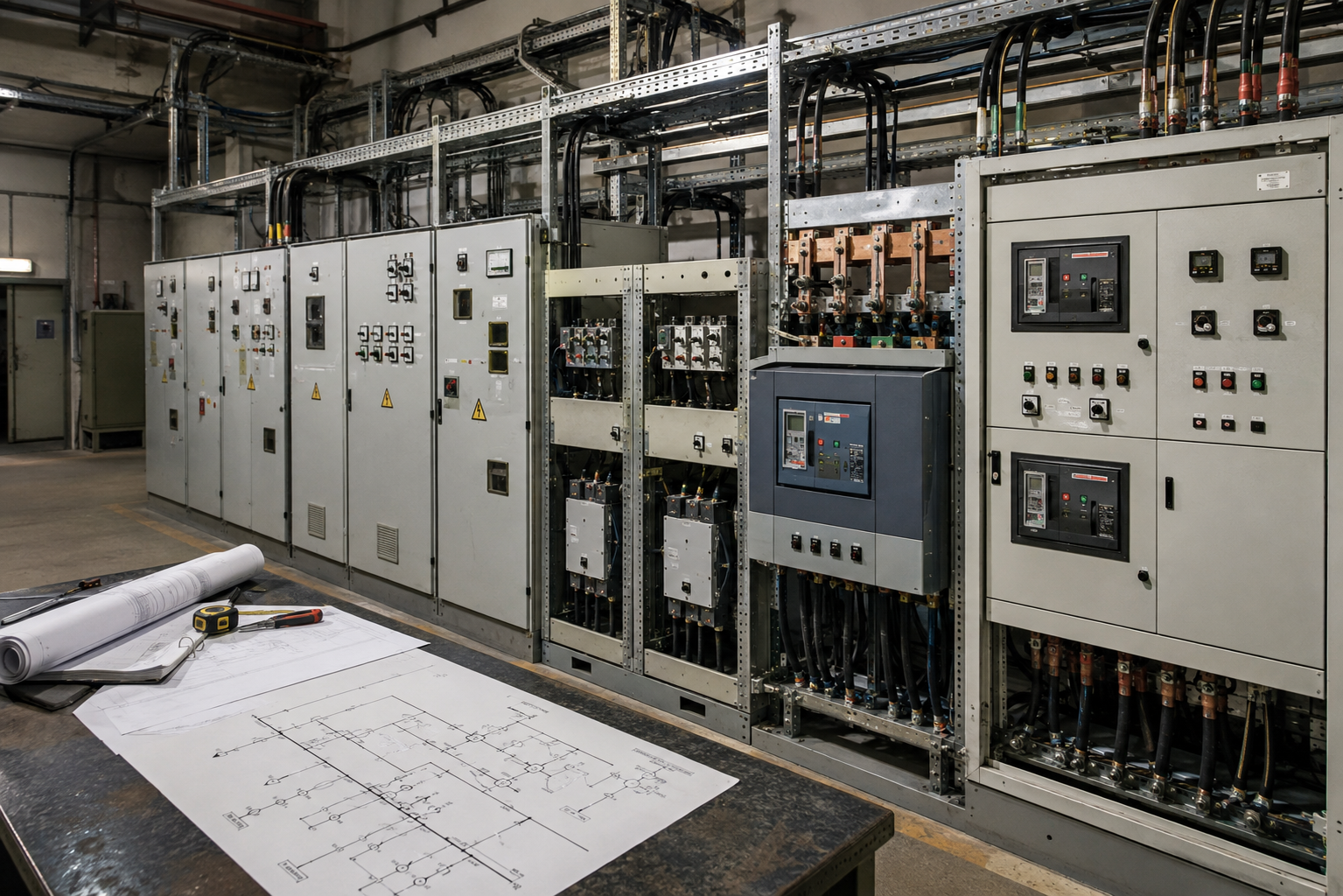

Перед реконструкцией необходимо проверить фактическую схему, нагрузки и параметры установленного оборудования.
Что можно сохранить при реконструкции электроснабжения?
Полная замена электроустановки требуется не всегда. После обследования и расчётов часть существующей системы может быть сохранена и включена в новую проектную схему.
| Элемент | Что проверяют перед сохранением |
|---|---|
| Трансформатор | Мощность, фактическую загрузку, техническое состояние и возможность работы в новом режиме. |
| Кабельная линия | Сечение, способ прокладки, допустимую нагрузку, падение напряжения и пригодность к дальнейшей эксплуатации. |
| РУ и ГРЩ | Номинальные параметры шин и аппаратов, компоновку и возможность подключения новой нагрузки. |
| Автоматические выключатели | Номинальный ток, отключающую способность, настройки и согласованность с новой схемой защиты. |
| Система заземления | Существующее исполнение и соответствие новой конфигурации электроустановки. |
Например, трансформатор может иметь достаточный запас мощности, а ограничением окажется питающий кабель или вводной аппарат ГРЩ. В другом случае кабельные линии можно сохранить, но потребуется реконструкция подстанции или распределительного устройства.
Почему нельзя просто заменить трансформатор на более мощный?
Увеличение мощности трансформатора меняет параметры всей связанной сети. Возрастают рабочие токи, могут измениться токи короткого замыкания, требования к кабелям, шинам, вводным аппаратам и настройкам защит.
Поэтому перед заменой трансформатора необходимо проверить, выдержат ли новые режимы существующие кабельные линии, РУНН, ГРЩ, автоматические выключатели и другие элементы системы.
Нужно ли пересчитывать токи короткого замыкания?
Да, если меняется мощность источника, схема питания, трансформатор или параметры сети, необходимо проверить аварийные режимы. Новые токи короткого замыкания могут потребовать изменения коммутационных аппаратов, настроек защит или распределительного оборудования.
Какие ошибки чаще всего допускают при реконструкции?
- Меняют только трансформатор. При этом не проверяют кабель, РУНН, шины и вводные аппараты на новую нагрузку.
- Проектируют по старой документации. Фактическая схема объекта уже может существенно отличаться от существующих чертежей.
- Не пересчитывают токи короткого замыкания. После увеличения мощности источника аварийные токи в сети могут измениться.
- Не учитывают режим монтажа. Проект предусматривает решение, которое невозможно выполнить без длительного отключения объекта.
- Не проверяют существующие трассы. Новые кабельные линии предусмотрены, но фактически проложить их по указанному маршруту невозможно.
- Не оставляют резерв. После реконструкции система снова работает практически на пределе возможностей.
Проект реконструкции должен учитывать новые нагрузки, состояние существующей сети и фактические условия электромонтажных работ.
Проектирование реконструкции действующего предприятия
Для работающего объекта важно не только разработать итоговую схему, но и определить, как перейти к ней без недопустимой остановки производства.
Поэтому проект реконструкции должен учитывать допустимые окна отключения, временные схемы питания, последовательность переключений, поэтапный монтаж и возможность выполнения работ при частично действующей электроустановке.
Как проходит проектирование реконструкции электроснабжения?
- Обследование существующей системы. Проверяются фактическая схема, оборудование, кабельные линии и подключённые нагрузки.
- Расчёт новой нагрузки. Определяются рабочие режимы после установки дополнительного оборудования или расширения объекта.
- Проверка существующей сети. Определяется, какие элементы могут работать в новых режимах, а какие становятся ограничением.
- Расчёт токов короткого замыкания. Проверяются аварийные параметры, коммутационные аппараты и условия работы защит.
- Разработка новой схемы. Формируются решения по замене оборудования, перераспределению нагрузок, новым линиям и резервированию.
- Определение этапности. Проектируется последовательность монтажа и переключений, особенно если объект должен продолжать работу во время реконструкции.
Что получает заказчик после проектирования реконструкции?
Объём реконструкции
Понятный перечень элементов, которые необходимо сохранить, заменить или добавить.
Новую схему
Схему электроснабжения, рассчитанную под новые нагрузки и режимы объекта.
Решения для монтажа
Планы, кабельные трассы, оборудование и необходимые подключения.
Этапность работ
При необходимости определяется последовательность реконструкции и переключений действующей сети.
Почему обследование перед реконструкцией обязательно важно?
Старые схемы и исполнительная документация не всегда отражают фактическое состояние объекта. За годы эксплуатации могли измениться нагрузки, трассы, аппараты и схема распределения.
Поэтому проектирование по документации без проверки фактической сети повышает риск ошибок и переделок уже на этапе монтажа.
Частые вопросы о реконструкции электроснабжения
Всегда ли нужно менять всю систему?
Нет. После обследования часть оборудования и кабельных линий может быть сохранена, если они соответствуют новым режимам.
Можно ли увеличить мощность только заменой трансформатора?
Не всегда. Нужно проверить кабели, РУ, ГРЩ, защитные аппараты и токи короткого замыкания.
Нужно ли обследование перед проектом?
Для действующего объекта — да, поскольку фактическая схема может отличаться от имеющейся документации.
Можно ли реконструировать без полной остановки объекта?
Во многих случаях работы можно выполнять поэтапно, если проект заранее учитывает переключения и допустимые окна отключения.
Нужно увеличить мощность действующего объекта?
«Эридан Энерджи» выполняет проектирование реконструкции и модернизации систем электроснабжения 0,4–10 кВ: обследование существующей сети, расчёт новых нагрузок, разработку схем и рабочей документации для монтажа.
