Распределительное устройство 0,4–10 кВ — это узел, от которого зависит не только распределение нагрузки, но и поведение всей системы при аварии, ремонте и переключениях.
Поэтому при проектировании РУ важно заранее определить количество вводов, секций шин, отходящих присоединений, логику резервирования, селективность защит и возможность дальнейшего расширения объекта.
С чего начинается проектирование РУ 0,4–10 кВ?
Проектирование распределительного устройства начинается с анализа его роли в общей системе электроснабжения. Нужно понимать, откуда приходит питание, какие нагрузки подключаются к РУ, какие режимы являются нормальными, а какие — аварийными или ремонтными.
Количество вводов
Определяется схема питания объекта и необходимость резервного источника или второго ввода.
Секции шин
Решается, нужно ли делить нагрузку, предусматривать секционный выключатель и независимые участки.
Отходящие линии
Определяются количество присоединений, их расчётные нагрузки и требования к защите.
Резерв развития
При необходимости предусматриваются свободные ячейки, аппараты и места для подключения новых потребителей.

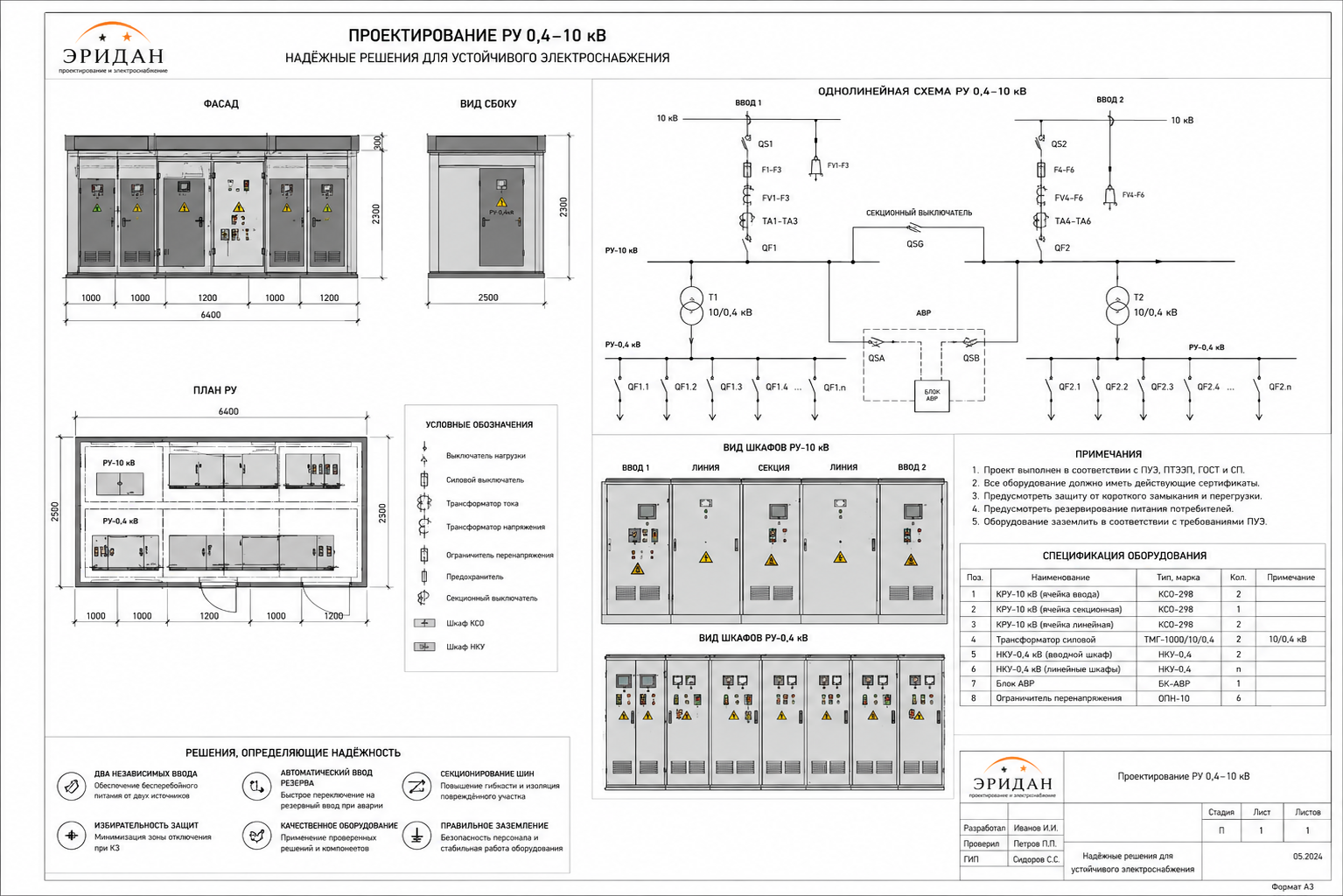

При проектировании РУ определяются вводы, секции шин, отходящие линии и логика резервирования.
Какие решения определяют надёжность распределительного устройства?
Надёжность РУ определяется не количеством установленных аппаратов, а правильностью построения схемы. Важно заранее предусмотреть, как система будет вести себя при повреждении одной линии, отключении ввода или выводе секции в ремонт.
| Проектное решение | Что оно даёт |
|---|---|
| Секционирование шин | Позволяет разделить сеть на независимые участки и ограничить последствия локального повреждения. |
| Два ввода | Позволяют организовать резервное питание, если это предусмотрено внешней схемой электроснабжения. |
| Секционный выключатель | Обеспечивает переключение между секциями в нормальных, ремонтных и аварийных режимах. |
| Селективная защита | Позволяет отключать повреждённое присоединение без отключения исправной части сети. |
| Резервные присоединения | Упрощают последующее расширение системы без полной реконструкции распределительного устройства. |
Зачем нужно секционирование шин?
Секционирование позволяет разделить РУ на отдельные части и снизить масштаб отключения при повреждении или ремонте. Это особенно важно для промышленных и коммерческих объектов, где потеря одной секции не должна приводить к остановке всей системы.
При проектировании определяют количество секций, место установки секционного аппарата и допустимые режимы их совместной работы.
Как проектируют селективность защит?
Селективность нужна для того, чтобы при повреждении отключался ближайший к месту аварии защитный аппарат, а вышестоящие вводы и соседние линии оставались в работе.
Для этого проверяют характеристики автоматических выключателей, релейной защиты, выдержки времени и токовые уставки. Без такой проверки локальная авария может привести к отключению всей секции или даже всего объекта.
Почему обязательно рассчитывать токи короткого замыкания?
Расчёт токов короткого замыкания нужен для выбора коммутационных аппаратов и проверки стойкости оборудования. На его основе оценивают отключающую способность выключателей, термическую и электродинамическую стойкость шин и аппаратов.
Если расчёт не выполнен, оборудование может быть выбрано без учёта реального аварийного режима сети.
Какие ошибки чаще всего допускают при проектировании РУ?
- РУ не разделено на секции. Повреждение одного участка приводит к отключению слишком большой части объекта.
- Не рассчитаны токи короткого замыкания. Коммутационная способность аппаратов может не соответствовать фактическому аварийному режиму.
- Не проверена селективность. При повреждении отходящей линии отключается ввод или целая секция шин.
- Не предусмотрен резерв развития. Подключение новой нагрузки требует серьёзной реконструкции существующего РУ.
- Не учтена компоновка. Возникают проблемы с кабельными вводами, обслуживанием, шинными связями или заменой оборудования.
- Не продуман ремонтный режим. Для обслуживания одного участка приходится отключать слишком большую часть объекта.
Проект РУ должен учитывать нормальные, резервные, аварийные и ремонтные режимы работы.
Проектирование РУ при реконструкции действующего объекта
При реконструкции особенно важно проверить фактическую схему. Старые однолинейные схемы не всегда соответствуют реальному состоянию: могли измениться нагрузки, кабели, аппараты, свободные присоединения и логика переключений.
Перед проектированием рекомендуется обследовать существующее РУ, определить фактические токовые нагрузки, состояние оборудования, резерв мощности и доступные места для расширения.
Как проходит проектирование РУ 0,4–10 кВ?
- Сбор исходных данных. Анализируются нагрузка объекта, количество источников питания, требования к надёжности и режимам работы.
- Разработка принципиальной схемы. Определяются вводы, секции шин, секционные аппараты и отходящие присоединения.
- Электрические расчёты. Проверяются рабочие токи, токи короткого замыкания, параметры оборудования и условия работы защит.
- Проверка селективности и резервирования. Определяется логика отключений и переключений в нормальном и аварийном режимах.
- Подбор оборудования. Выбираются ячейки, шкафы, выключатели, аппараты защиты, измерения и коммутации.
- Разработка рабочей документации. Формируются однолинейные схемы, компоновка, планы, кабельные связи и спецификации.
Что получает заказчик после проектирования РУ?
Однолинейную схему
Определяются вводы, секции, коммутационные аппараты и отходящие линии.
Расчёт оборудования
Аппараты выбираются по рабочим и аварийным параметрам сети.
Компоновку РУ
Определяется размещение оборудования, кабельных вводов и основных связей.
Спецификацию
Формируется перечень оборудования и материалов для реализации проекта.
Почему проектирование и монтаж РУ лучше увязывать заранее?
Проект распределительного устройства должен быть не только расчётно правильным, но и удобным для монтажа и дальнейшего обслуживания. Нужно заранее учитывать габариты оборудования, кабельные вводы, шинные связи, проходы и возможность замены аппаратов.
Если эти вопросы проработаны на стадии проекта, меньше риск переделок уже после поставки оборудования на объект.
Частые вопросы о проектировании РУ 0,4–10 кВ
Нужно ли делить РУ на секции?
Это зависит от требований к надёжности, структуры нагрузки и необходимости локализовать отключения.
Зачем нужен расчёт токов короткого замыкания?
Он нужен для проверки отключающей способности аппаратов и стойкости распределительного оборудования.
Что даёт селективность защит?
Позволяет отключать повреждённый участок без отключения всей секции или всего объекта.
Нужно ли обследование при реконструкции?
Да, для действующего объекта важно проверить фактическую схему и состояние существующего оборудования.
