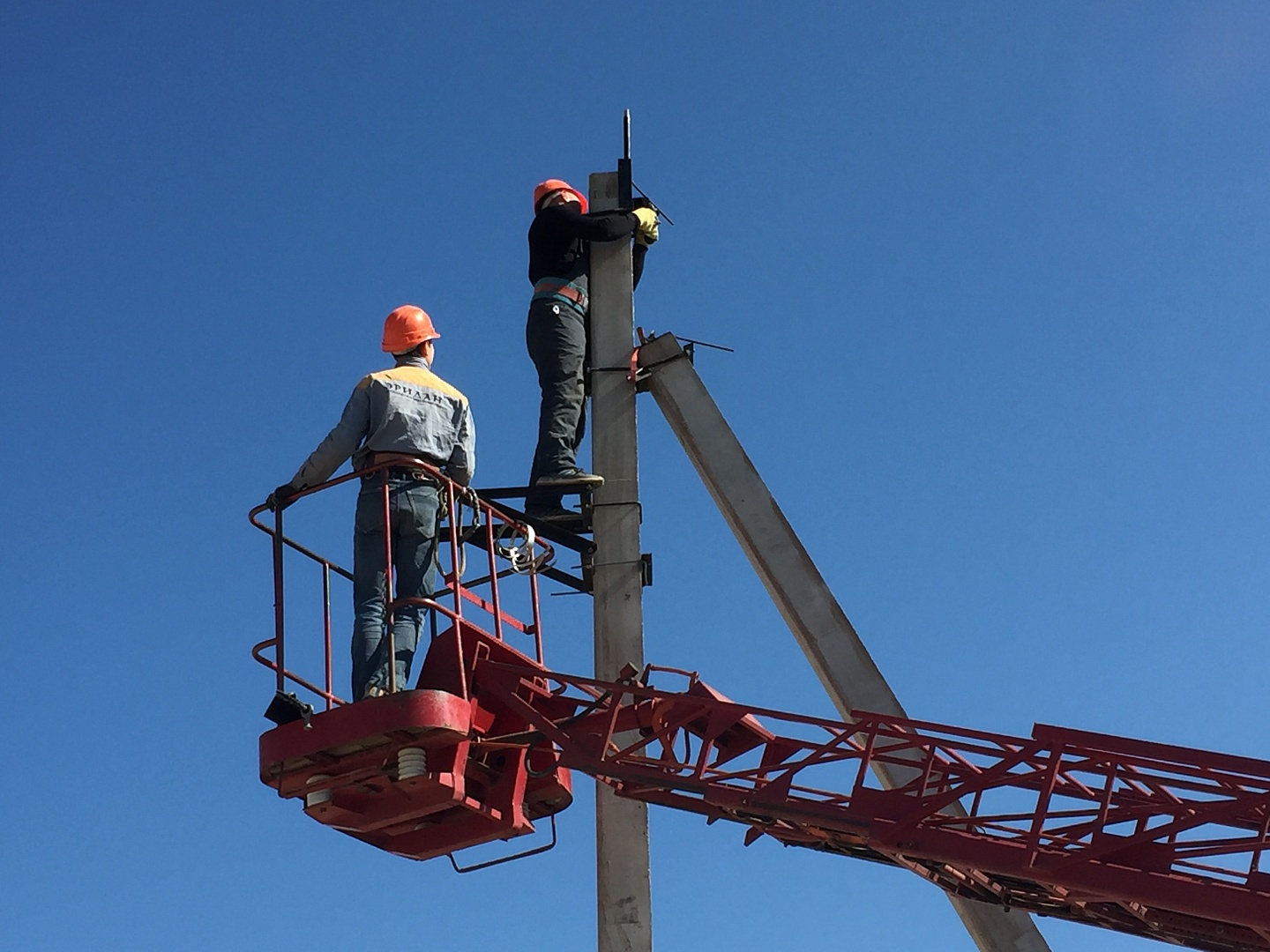

Что входит в монтаж проводов воздушных линий
Монтаж проводов ВЛ нельзя рассматривать как простую подвеску проводника между опорами. До начала работ должны быть подготовлены опоры, траверсы, изоляторы и линейная арматура, а трасса — готова к безопасной раскатке и подъёму провода.
Конкретная технология монтажа определяется проектом, классом напряжения, типом и характеристиками провода, длинами пролётов, рельефом местности и наличием пересечений с дорогами, инженерными коммуникациями и другими объектами.
Раскатка провода
Организуется перемещение провода вдоль трассы с контролем его состояния и защитой от повреждений при производстве работ.
Подъём и подвеска
Провод поднимается на установленные опоры и размещается на предусмотренных проектом элементах воздушной линии.
Натяжение и крепление
Выполняется регулировка положения провода, после чего производится его окончательное крепление на опорах ВЛ.
Основные этапы монтажа проводов ВЛ
Проверка готовности опор
Перед началом монтажа проверяется готовность опор, траверс, изоляторов и линейной арматуры.
Подготовка трассы
Определяются участки раскатки провода, точки размещения оборудования и сложные участки будущей воздушной линии.
Раскатка провода
Выполняется раскатка вдоль трассы с контролем состояния провода и прохождения пересечений.
Подъём на опоры
Провод поднимается и размещается на подготовленных элементах ВЛ.
Натяжение и регулировка
Провод приводится в предусмотренное проектом положение с учётом параметров конкретного участка.
Крепление и контроль
После регулировки выполняется окончательное закрепление и контроль выполненного монтажа.
Раскатка проводов ВЛ
Раскатка проводов воздушных линий требует правильной организации трассы и рабочих зон. Задача состоит не только в перемещении провода между опорами, но и в сохранении его технического состояния до окончательного монтажа.
Способ выполнения работ зависит от рельефа, длины участка, возможности использования техники, количества опор, пересечений и особенностей применяемого провода.
Перед раскаткой
- проверяется готовность опор;
- оценивается состояние трассы;
- определяются сложные участки;
- подготавливается оборудование;
- организуются рабочие зоны.
Во время раскатки
- контролируется состояние провода;
- предотвращаются механические повреждения;
- контролируется прохождение пересечений;
- координируется работа монтажной бригады;
- провод подготавливается к натяжению.
Натяжение проводов воздушной линии
После раскатки и подъёма выполняется натяжение провода. На этом этапе провод приводится в положение, предусмотренное проектом для конкретного участка ВЛ.
Длина пролёта
Положение провода непосредственно связано с расстоянием между соседними опорами.
Характеристики провода
При монтаже учитываются конструкция, материал и механические характеристики проводника.
Температурные условия
Температура влияет на положение провода как во время монтажа, так и при эксплуатации.
Конфигурация трассы
Повороты, анкерные участки и другие особенности ВЛ влияют на организацию натяжения.
Стрела провеса провода ВЛ: почему она важна
Между двумя опорами провод не располагается по идеально прямой линии. Под действием собственного веса он образует провес, величина которого связана с длиной пролёта, характеристиками провода, его натяжением и условиями окружающей среды.
Стрела провеса влияет на положение провода относительно земли, сооружений и других объектов. Поэтому необходимые параметры определяются проектом и расчётами для конкретной воздушной линии.
Крепление проводов на опорах воздушной линии
После регулировки выполняется окончательное крепление провода. Конкретное решение зависит от типа опоры, назначения участка, изоляции и применяемой линейной арматуры.
Промежуточные опоры
Провод закрепляется в соответствии с конструкцией промежуточной опоры и проектным исполнением линии.
Анкерные опоры
На участках с продольными усилиями применяется соответствующая схема крепления и линейная арматура.
Повороты и ответвления
На сложных участках трассы используются предусмотренные проектом конструктивные решения.
Монтаж проводов ВЛ 10 кВ
При строительстве ВЛ 10 кВ монтаж проводов выполняется после установки и подготовки опорной части линии. Комплекс работ включает раскатку, подъём, натяжение, регулировку и крепление провода.
Монтаж проводов ВЛ 10 кВ должен быть согласован с конструкцией опор, изоляторами, линейной арматурой, системой заземления и другими элементами воздушной линии.
Что учитывают при монтаже проводов ВЛ
Какие ошибки при монтаже проводов особенно критичны
Повреждение провода
Неправильная организация раскатки способна привести к механическому повреждению проводника.
Неправильное натяжение
Отклонение от проектных условий влияет на геометрию линии и механические нагрузки.
Ошибки крепления
Неправильное применение линейной арматуры может снизить надёжность отдельных узлов ВЛ.
Нарушение геометрии
Ошибки одного пролёта способны повлиять на положение провода на соседних участках.
Монтаж проводов как часть строительства ВЛ до 35 кВ
Для промышленного заказчика результатом является не отдельно смонтированный провод, а готовая воздушная линия. Поэтому монтаж проводов необходимо увязывать с установкой опор, линейной арматуры, заземлением, подключением и последующими измерениями и испытаниями.
Комплексный подход особенно важен при строительстве и реконструкции воздушных линий электропередачи, где все этапы должны быть согласованы между собой и выполняться по единому проектному решению.
Что передать подрядчику
Для оценки работ желательно предоставить проект или техническое задание, класс напряжения, протяжённость и конфигурацию трассы, данные по опорам, проводам и точкам подключения.
Если проект ещё не готов, предварительное обсуждение можно начать с исходных данных по объекту и предполагаемой схемы воздушной линии.
