Ошибки в отметках фундамента, расположении кабельных каналов, заземлении или подъездных путях могут остановить монтаж, потребовать повторной работы крана и увеличить сроки проекта.
Что нужно определить до установки трансформаторной подстанции
Для новой КТП сначала определяется место размещения, способ подключения к электрической сети и схема выдачи мощности потребителям объекта.
Решение зависит от типа трансформаторной подстанции, напряжения, мощности трансформаторов, расположения существующих сетей, проектной схемы электроснабжения и условий конкретного объекта.
Проверяется привязка подстанции, отметки и положение относительно кабельных трасс.
Необходимо обеспечить возможность доставки КТП и безопасной работы автокрана.
Положение каналов и труб должно соответствовать фактическим вводам оборудования.
Система заземления подготавливается с учётом проекта и электрической схемы объекта.
Требования к площадке и фундаменту под КТП
Перед установкой комплектной трансформаторной подстанции необходимо подготовить основание, способное обеспечить проектное положение оборудования и нормальную дальнейшую эксплуатацию.
Для разных типов КТП конструкция основания может отличаться. Используются бетонные основания, фундаментные блоки, специальные конструкции либо другое решение, предусмотренное проектной документацией.
После доставки тяжёлого оборудования исправление ошибки становится значительно сложнее и дороже.
Как проходит установка КТП автокраном
После готовности площадки организуется доставка комплектной трансформаторной подстанции и грузоподъёмной техники.
Основание, кабельные вводы и подъездные пути проверяются до начала разгрузки.
Определяются точки подъёма, положение крана и безопасная зона проведения работ.
Подстанция перемещается на подготовленное основание и ориентируется относительно проектного положения.
Проверяется положение корпуса, вводов и возможность дальнейшего подключения оборудования.
Установка корпуса КТП — это только часть монтажа
После позиционирования подстанции необходимо выполнить силовые и вторичные соединения, подключить кабельные линии, систему заземления, выполнить пусконаладочные работы и предусмотренные проектом электрические испытания.

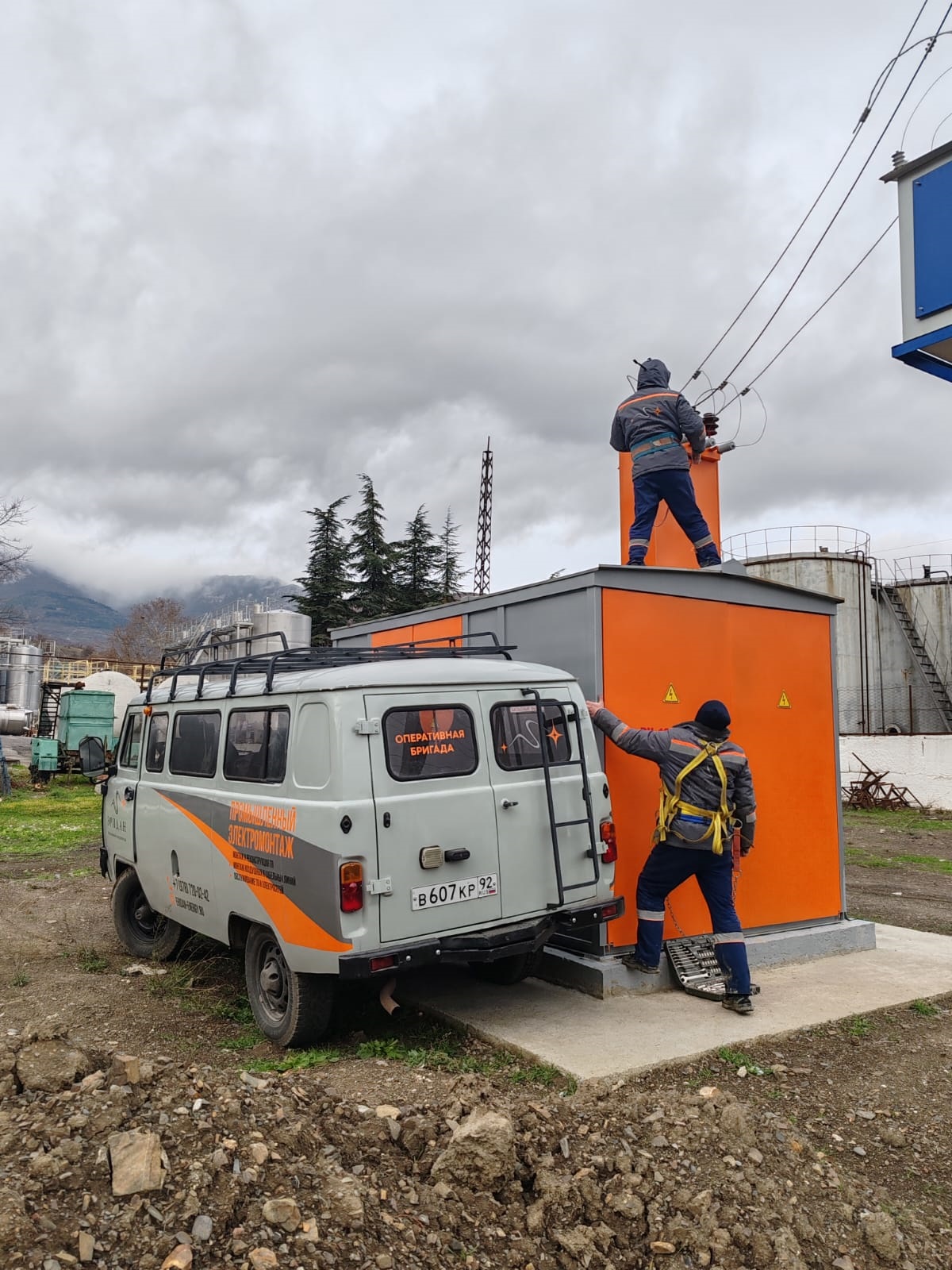

Подключение трансформаторной подстанции
После механической установки начинается электротехническая часть работ. Её состав зависит от типа КТП и схемы электроснабжения объекта.
В комплекс работ могут входить:
- монтаж и подключение кабелей среднего напряжения;
- подключение кабельных линий 0,4 кВ;
- монтаж шинных и кабельных соединений;
- подключение трансформатора;
- монтаж вторичных цепей;
- подключение цепей управления и сигнализации;
- настройка оборудования РЗА;
- подключение системы собственных нужд;
- маркировка кабелей и оборудования.
Заземление трансформаторной подстанции
КТП должна быть включена в предусмотренную проектом систему заземления. Заземляются корпуса оборудования, металлические конструкции и другие элементы, для которых это предусмотрено проектным решением.
После выполнения работ параметры системы заземления проверяются электротехническими измерениями.
Пусконаладка, испытания и подготовка КТП к включению
После окончания монтажа подстанцию нельзя просто подать под напряжение. Перед включением проверяется правильность соединений, состояние оборудования и готовность электрической схемы к работе.
Проверяем оборудование, соединения, маркировку и соответствие проекту.
Выполняются предусмотренные программой испытания электрооборудования.
Контролируются цепи управления, сигнализации и защит.
Настройки и логика защит проверяются в соответствии с проектом.
После подтверждения готовности выполняется предусмотренная процедура включения оборудования.
Формируются результаты выполненных измерений и пусконаладочных работ.
Что чаще всего мешает установке КТП в срок
Автокран и транспорт не могут безопасно подъехать непосредственно к месту установки.
Фактическое положение каналов отличается от конструкции поставленной КТП.
Электромонтаж приходится выполнять не в запланированной последовательности.
Требуется дополнительная техническая проработка непосредственно во время выполнения работ.
Нужна установка и монтаж трансформаторной подстанции?
«Эридан Энерджи» выполняет монтаж трансформаторных подстанций на промышленных, энергетических и инфраструктурных объектах: подготовка к установке, монтаж КТП, подключение оборудования, ПНР и электротехнические измерения.
Монтаж трансформаторных подстанций →Площадка, фундамент, подъезд автокрана, кабельные вводы, заземление, оборудование, документация и готовность к ПНР.
Частые вопросы об установке трансформаторной подстанции
Что нужно подготовить перед установкой КТП?
Необходимо проверить проектное положение подстанции, готовность основания, возможность подъезда техники, кабельные вводы и систему заземления.
Можно ли установить КТП до прокладки кабелей?
Последовательность определяется проектом и условиями объекта. Но кабельные вводы и трассы необходимо учитывать ещё при подготовке основания под КТП.
Нужен ли автокран для установки КТП?
Для многих комплектных трансформаторных подстанций требуется грузоподъёмная техника. Способ разгрузки определяется конструкцией, массой оборудования и условиями площадки.
Что происходит после установки подстанции?
Выполняются электрические подключения, заземление, вторичные цепи, ПНР, электротехнические измерения и подготовка оборудования к включению.
От чего зависит срок монтажа КТП?
От готовности площадки, типа подстанции, объёма кабельных соединений, схемы электроснабжения, состава ПНР и состояния смежных строительных работ.
