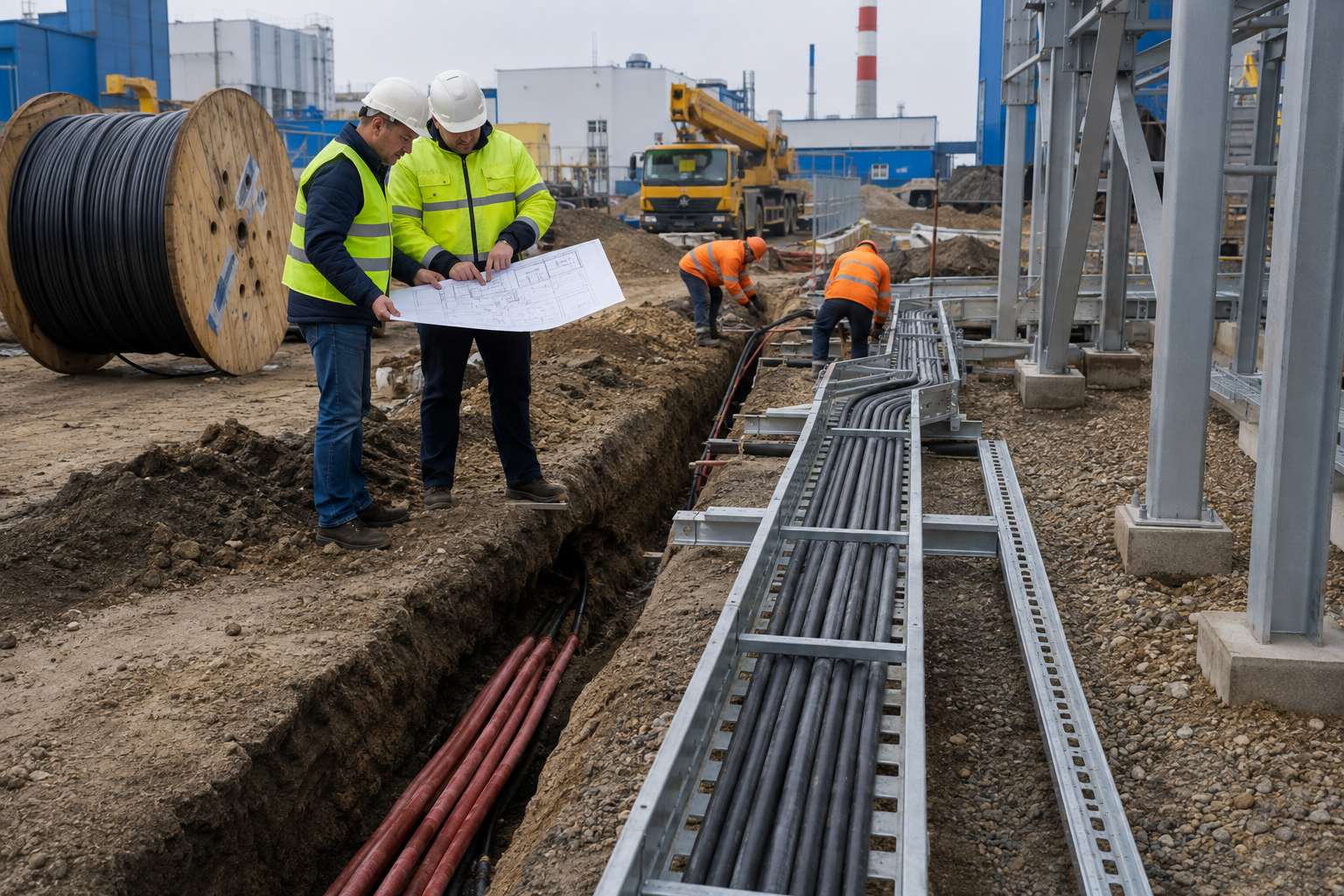

Прокладка кабеля в земле: какой кабель выбрать и как правильно выполнить монтаж
Прокладка кабеля в земле: какой кабель выбрать и как правильно выполнить монтаж
Подземная прокладка кабеля применяется при строительстве и реконструкции систем электроснабжения промышленных предприятий, складских комплексов, коммерческих объектов, трансформаторных подстанций и распределительных устройств.
Но вопрос «какой кабель можно прокладывать в земле» нельзя рассматривать отдельно от проекта.Марка кабеля, конструкция трассы, способ защиты, наличие труб и глубина прокладки должны соответствовать условиям конкретного объекта.
Какой кабель используют для прокладки в земле
Для подземной прокладки применяют кабели, конструкция которых соответствует условиям эксплуатации, механическим нагрузкам, характеристикам грунта, напряжению сети и требованиям проекта.
Применяется там, где требуется дополнительная механическая защита кабельной линии от внешних воздействий.
Используется в современных распределительных сетях, в том числе на объектах среднего напряжения.
Выбор зависит от расчётной нагрузки, токов короткого замыкания, длины линии и требований проекта.
Могут применяться при соответствующем проектном решении, особенно на протяжённых силовых линиях.
Поэтому запросы вроде «какой кабель для прокладки в земле лучше» не имеют универсального ответа.Для промышленного объекта решение принимается после расчёта и анализа условий эксплуатации.
Когда нужен бронированный кабель, а когда защитная труба
Защита кабельной линии определяется не одним фактором.Даже бронированный кабель на отдельных участках может потребовать дополнительной защиты, если трасса проходит через зоны повышенной нагрузки.
| Условие | Что учитывается |
|---|---|
| Обычный участок трассы | Тип грунта, проект, марка кабеля, механические воздействия. |
| Пересечение дороги | Обычно требуется усиленная механическая защита и защитные трубы. |
| Пересечение инженерных сетей | Учитываются расстояния, отметки, возможность повреждения и требования проекта. |
| Ввод в здание | Необходимы предусмотренные проектом проходки и защита кабеля. |
| Реконструкция действующего объекта | Учитываются существующие сети, ограничения по отключениям и фактическая трасса. |
Нужен монтаж кабельной линии до 35 кВ?
Отправьте проект или техническое задание. Мы изучим трассу, состав работ, проектные решения и условия объекта.
Основные этапы прокладки кабеля в земле
- анализ проекта и кабельной трассы;
- проверка существующих инженерных коммуникаций;
- разметка трассы и подготовка участка;
- устройство траншеи;
- подготовка основания;
- устройство защитных труб и переходов;
- раскатка и укладка силового кабеля;
- монтаж соединительных и концевых муфт;
- контроль выполненных работ до обратной засыпки;
- защита кабеля и обратная засыпка;
- испытания кабельной линии;
- оформление исполнительной документации.
Фактическая последовательность может отличаться в зависимости от объекта, схемы электроснабжения и организации строительных работ.
От чего зависит глубина прокладки кабеля в земле
Глубина заложения кабеля определяется проектным решением и условиями трассы.Нельзя использовать одно универсальное значение для всех объектов.
При проектировании учитывают назначение территории, категорию напряжения, механические нагрузки, пересечения, возможные земляные работы в будущем и расположение существующих инженерных коммуникаций.
Какие ошибки при прокладке кабеля в земле обходятся дороже всего
Кабель выбирают без учёта условий эксплуатации, механических воздействий и требований проекта.
Не учитываются дороги, пересечения, тяжёлая техника и потенциальные земляные работы.
Возникает из-за неправильной организации протяжки, нарушения допустимых радиусов изгиба и усилия тяжения.
Даже качественный кабель не гарантирует надёжность линии, если технология монтажа соединений нарушена.
Что необходимо сделать после прокладки кабельной линии
После завершения монтажных работ кабельная линия должна пройти предусмотренный комплекс испытаний и измерений.
Состав испытаний зависит от класса напряжения, типа кабеля и требований к электроустановке.По результатам оформляется необходимая техническая документация.
Такой контроль позволяет выявить дефекты монтажа до того, как кабельная линия будет введена в эксплуатацию и начнёт питать ответственное оборудование объекта.
От чего зависит стоимость прокладки кабеля в земле
Цена прокладки кабеля в земле зависит не только от количества метров.На стоимость влияют конструкция трассы, условия производства работ и состав сопутствующих операций.
- длина и конфигурация кабельной трассы;
- класс напряжения кабельной линии;
- марка, сечение и количество кабелей;
- вид грунта;
- объём земляных работ;
- количество труб, переходов и пересечений;
- монтаж кабельных муфт;
- работа на действующем предприятии;
- необходимость поставки кабеля и материалов;
- испытания и исполнительная документация.
Поэтому для нормального расчёта лучше передать подрядчику проект, техническое задание и план трассы, а не запрашивать только стоимость одного погонного метра.
