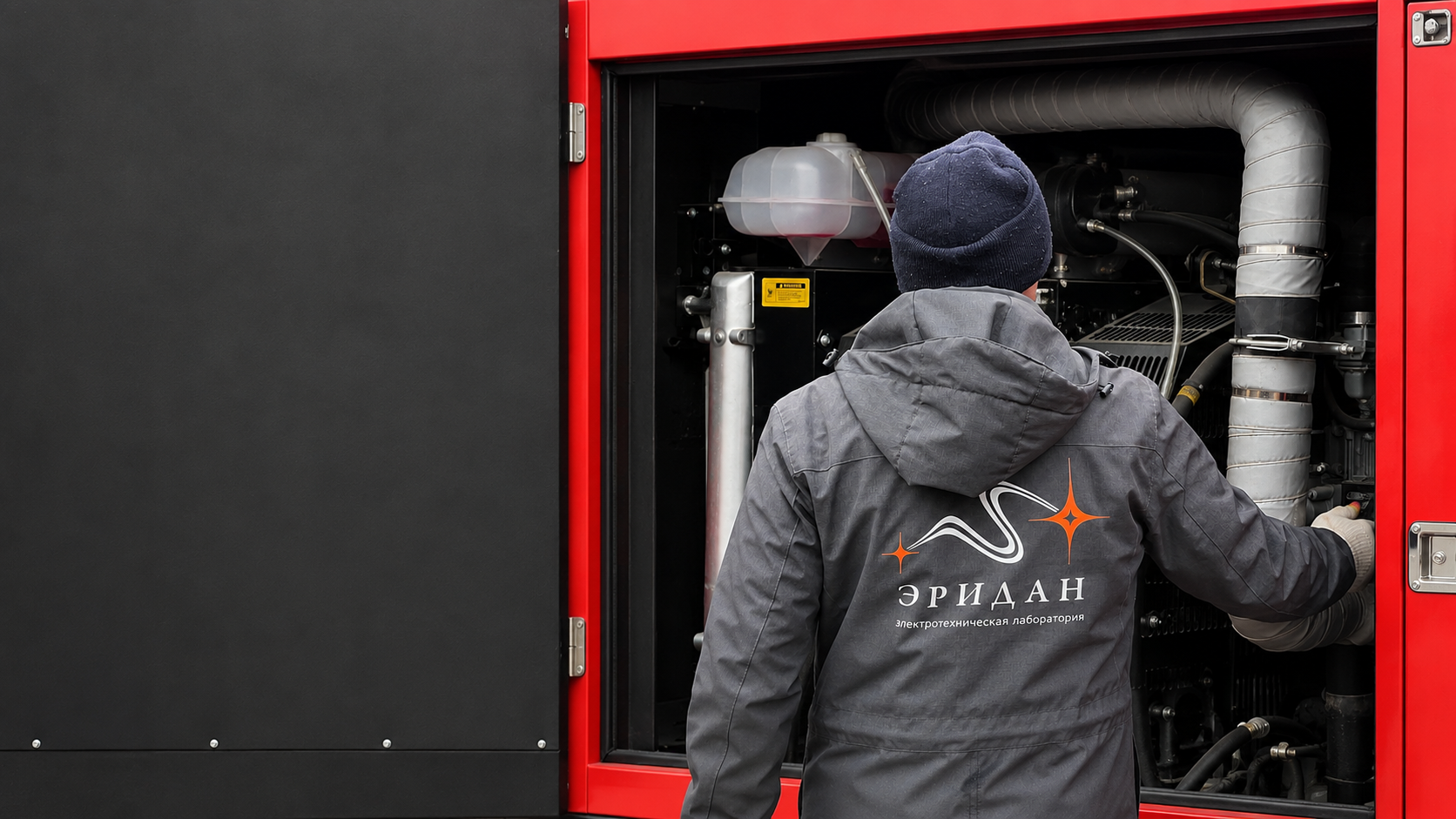

Подключение дизель-генератора к сети предприятия — это задача для всей системы резервного электроснабжения. Необходимо определить, какие потребители должны работать при исчезновении основного питания, как они будут переключаться на ДГУ и что произойдёт после восстановления сети.
Ошибка на этом этапе может обнаружиться уже после монтажа: генератор запускается, но нужная нагрузка не получает питание, автоматика работает не по ожидаемому алгоритму или существующее распределительное устройство требует доработки. Поэтому схему подключения разрабатывают по данным конкретного объекта, а не выбирают по внешнему сходству с готовым примером.
Главное для заказчика: перед подключением ДГУ нужно согласовать три вещи — перечень резервируемых потребителей, точку присоединения к существующей сети и порядок переключения между основным и резервным источниками.
С чего начинается подключение дизель-генератора
Сначала изучают действующую схему электроснабжения предприятия. Важно понимать, откуда сейчас питаются потребители, как устроено распределение, какое коммутационное и защитное оборудование установлено и какие изменения уже запланированы.
Затем заказчик вместе с проектировщиком определяет, какую задачу должна выполнять ДГУ. Для одних объектов нужно сохранить работу отдельных систем, для других — обеспечить питание значительной части производства. Эти варианты требуют разных решений по мощности и подключению.
Перечень потребителей, их режимы работы, очерёдность включения и допустимое время перерыва электроснабжения.
Фактическая схема объекта, распределительные устройства, кабельные трассы и доступные точки присоединения.
Принятый способ переключения, работа АВР при его наличии, блокировки и взаимодействие с контроллером ДГУ.
Предусмотренные испытания, проверка цепей и функциональное опробование системы в согласованных режимах.
Какие нагрузки подключать к дизель-генератору
Распространённый вопрос — подключать ли к ДГУ всё предприятие или выделить отдельную группу потребителей. Ответ зависит от технологии объекта и последствий остановки конкретного оборудования.
Для принятия решения составляют перечень нагрузок, которые должны получать питание от резервного источника. При этом учитывают не только их суммарную мощность, но и режим запуска, одновременность работы, особенности электродвигателей и других потребителей. По этим данным определяют требования к установке и схеме распределения.
Иногда разумнее выделить отдельную секцию резервируемых нагрузок, чем подключать ДГУ ко всему распределению объекта. В других случаях потребуется более сложная схема. Это проектное решение, которое нельзя принять только по номинальной мощности генератора.
Как выбирают схему подключения дизель-генератора
Схема подключения дизель-генератора показывает, каким образом резервный источник связан с распределительным оборудованием объекта и как исключаются недопустимые режимы при переключении источников.
На промышленном объекте схема должна учитывать существующие вводы, распределение нагрузок, защиту, управление, заземление и требования к работе оборудования. Также определяют, какие устройства остаются под питанием при отключении основного источника и как система возвращается к обычному режиму.
Важно: приведённые в интернете схемы подключения генератора часто рассчитаны на частный дом или небольшую установку. Использовать их как готовое решение для действующего предприятия нельзя: состав оборудования и режимы работы необходимо проверять по проекту объекта.
Подключение с автоматическим переключением
Если проектом предусмотрен автоматический ввод резерва, после исчезновения основного питания система выполняет заданную последовательность действий для запуска ДГУ и перевода нагрузки. Конкретный алгоритм зависит от оборудования и принятых проектных решений.
Здесь важно согласовать работу шкафа АВР с контроллером генераторной установки. Кроме силовых цепей, проверяют цепи управления, сигнализацию, блокировки и действия системы при восстановлении основного питания.
Подключение с ручным переключением
На некоторых объектах используется переключение, выполняемое персоналом по установленному порядку. Такой вариант также требует предусмотренного коммутационного оборудования, понятной схемы и организационных мер. Выбор способа переключения зависит от требований к объекту и допустимого перерыва питания.
Что проверить в существующей сети до монтажа ДГУ
Наличие свободного места для установки оборудования ещё не означает, что сеть готова принять резервный источник. До начала работ проверяют фактическое состояние распределения и сопоставляют его с документацией.
| Вопрос | Что необходимо выяснить |
|---|---|
| Актуальность схемы | Соответствует ли документация фактическим подключениям и изменениям на объекте. |
| Резервируемые потребители | Какие нагрузки должны работать от ДГУ и как они распределены сейчас. |
| Точка присоединения | Где будет подключён резервный источник и какое оборудование потребуется доработать. |
| Кабельные линии | Где пройдут трассы, какова их протяжённость и какие подключения предусмотрены. |
| Автоматика и защита | Какие устройства уже установлены и как они должны работать в режиме ДГУ. |
Если исполнительная документация устарела, исходные данные уточняют на объекте. Иначе работы могут начаться по схеме, которая уже не отражает действительное состояние электроустановки.
Основные ошибки при подключении ДГУ
Выбирают генератор до определения нагрузок
Когда перечень потребителей ещё не согласован, оценка требуемой мощности становится приблизительной. После поставки оборудования может выясниться, что для выбранного режима его характеристик недостаточно или необходима другая схема включения нагрузок.
Не учитывают состояние существующего распределения
Подключение может потребовать изменений в действующем щите или распределительном устройстве. Если это обнаруживается только в ходе монтажа, меняются объём работ, график и бюджет.
Согласовывают только силовое подключение
Для системы с АВР нужно определить также цепи управления, сигнализации и последовательность действий оборудования. Одних силовых кабелей недостаточно, чтобы подтвердить работоспособность резервного электроснабжения.
Ограничиваются пробным запуском генератора
Запуск ДГУ подтверждает работу самой установки в проверенном режиме, но не всей системы резервного питания объекта. Необходимо выполнить предусмотренные проверки подключения и взаимодействия оборудования.
Какие проверки проводят после подключения
Состав проверок определяют по проекту, документации изготовителей и согласованной программе работ. Он зависит от комплектации ДГУ, схемы электроснабжения и применённой автоматики.
В согласованном объёме проверяют правильность электрических соединений, результаты необходимых измерений, работу цепей управления и сигнализации. Затем выполняют функциональные проверки предусмотренных режимов переключения и работы резервируемых нагрузок.
Результаты оформляют документально. Комплект протоколов и других материалов лучше согласовать до начала монтажных и пусконаладочных работ.
Для заказчика: заранее определите, кто отвечает за монтаж ДГУ, доработку существующей сети, настройку АВР и итоговое опробование. При участии нескольких подрядчиков границы ответственности нужно зафиксировать до начала работ.
Какие данные подготовить для подрядчика
Чтобы оценить задачу подключения дизель-генератора к сети предприятия, полезно направить:
- актуальную однолинейную схему электроснабжения;
- перечень потребителей, которые требуется резервировать;
- сведения о допустимом перерыве питания;
- проект или техническое задание, если они уже разработаны;
- паспорт, руководство и электрические схемы ДГУ, если установка приобретена;
- информацию о существующем или планируемом АВР;
- адрес объекта и предполагаемое место установки ДГУ.
Если полного комплекта документов пока нет, начинать можно с имеющейся схемы и описания задачи. Недостающие исходные данные определяются после предварительного рассмотрения объекта.
Частые вопросы о подключении дизель-генератора
Можно ли подключить ДГУ к существующей сети предприятия?
Да, такую возможность рассматривают после изучения действующей схемы, характеристик ДГУ и состава резервируемых нагрузок. При необходимости предусматривают доработку распределения и автоматики.
Подойдёт ли типовая схема подключения генератора?
Типовая схема помогает понять общий принцип, но не заменяет решение для конкретного объекта. Перед монтажом нужно проверить реальные вводы, нагрузки, оборудование и режимы переключения.
Обязательно ли подключать ДГУ через АВР?
Способ переключения определяется требованиями к электроснабжению объекта и проектным решением. При необходимости автоматического восстановления питания рассматривают систему с АВР. На других объектах может быть предусмотрен иной порядок переключения.
Можно ли подключить только часть оборудования?
Да. Для этого определяют резервируемую группу потребителей и разрабатывают соответствующее решение по распределению и переключению питания.
Итог: сначала схема и нагрузки, затем монтаж
Подключение дизель-генератора к предприятию начинается с анализа объекта. Нужно понять, какие потребители будут работать от ДГУ, где резервный источник включается в сеть и как осуществляется переключение.
После согласования этих решений можно определять состав оборудования, объём электромонтажа и программу проверок. Такой порядок помогает обнаружить ограничения существующей сети до начала работ на площадке.
