Строительство ВЛ-6 кВ и трансформаторной подстанции для «Черноморнефтегаза»
Для объекта нефтегазовой инфраструктуры «Черноморнефтегаз» компания «Эридан Энерджи» выполнила комплексный проект электроснабжения: от разработки проектных решений до строительства воздушной линии 6 кВ протяжённостью около 3 км, монтажа мачтовой трансформаторной подстанции, испытаний, пусконаладочных работ и фактической подачи напряжения.
ВЛ-6 кВ и трансформаторная подстанция под ключ
Проект реализован в степной части Крыма для объекта «Черноморнефтегаза». «Эридан Энерджи» самостоятельно выполнила проектирование системы электроснабжения, строительство ВЛ-6 кВ, монтаж трансформаторной подстанции и полный комплекс работ, необходимых для ввода объекта в эксплуатацию.
Создать систему электроснабжения промышленного объекта
Задача проекта заключалась в организации электроснабжения объекта нефтегазовой инфраструктуры. Для этого требовалось построить новую воздушную линию электропередачи 6 кВ протяжённостью около 3 км и установить трансформаторную подстанцию.
Компания отвечала не за отдельный участок электромонтажа, а за конечный технический результат — от проектирования до готовой и введённой в работу системы электроснабжения.
Сначала проект — затем строительство
Проектирование системы электроснабжения выполнялось специалистами «Эридан Энерджи». В состав проектных решений входили воздушная линия 6 кВ и трансформаторная подстанция.
Такой подход позволил связать проектирование и последующую реализацию в единый процесс: специалисты, участвовавшие в создании технического решения, сопровождали его практическое воплощение на объекте.
Около 3 км ВЛ в полевых условиях
Строительство воздушной линии выполнялось в степной местности. Протяжённость трассы составляла около 3 км, поэтому работы необходимо было организовать последовательно по всей длине ВЛ: подготовка мест установки опор, бурение, доставка конструкций, установка опор и последующие высотные монтажные операции.
Полевые условия предъявляли дополнительные требования к организации подъезда техники, перемещению бригад, работе на участках с различным рельефом и состоянием грунта.

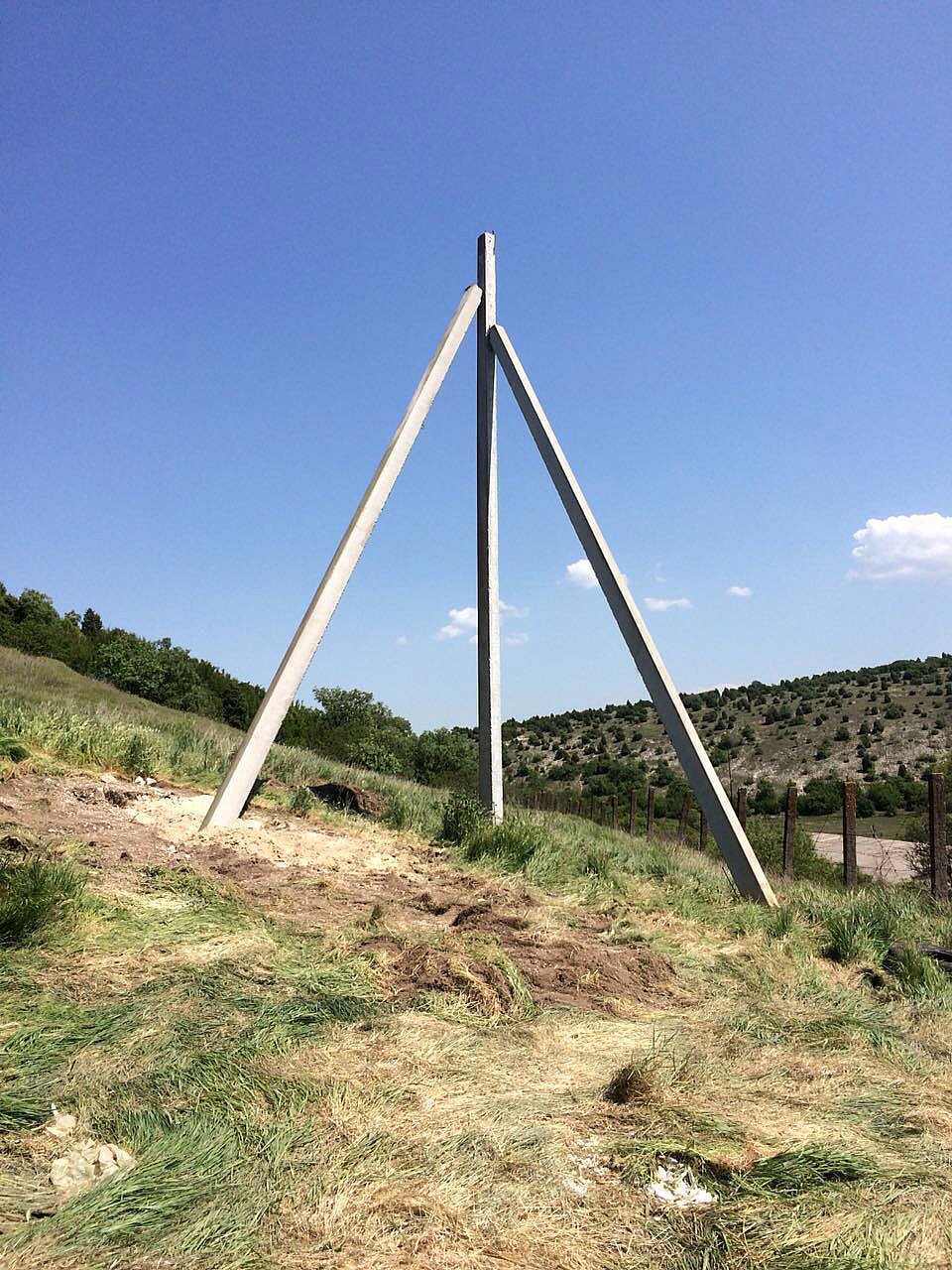

Установка железобетонных опор ВЛ-6 кВ
Для воздушной линии устанавливались железобетонные опоры. Работы начинались с подготовки мест установки и бурения, после чего конструкции доставлялись на соответствующие участки трассы и устанавливались в проектное положение.
При строительстве протяжённой ВЛ важно обеспечить положение не только каждой отдельной опоры, но и всей линии в соответствии с проектом. От этого зависит последующий монтаж проводов и геометрия построенной трассы.

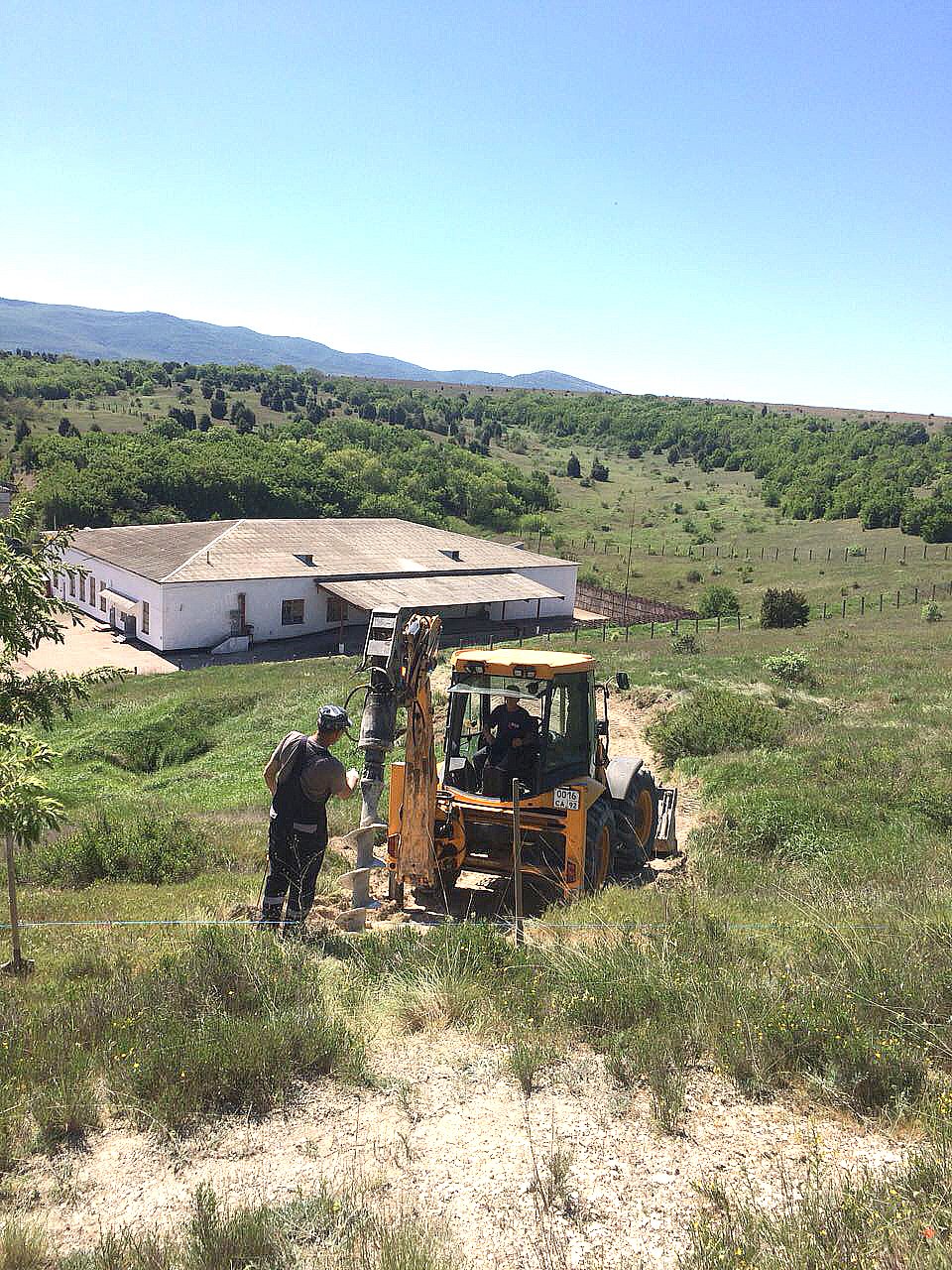

Ямобур, автокран и автовышка на строительстве ВЛ

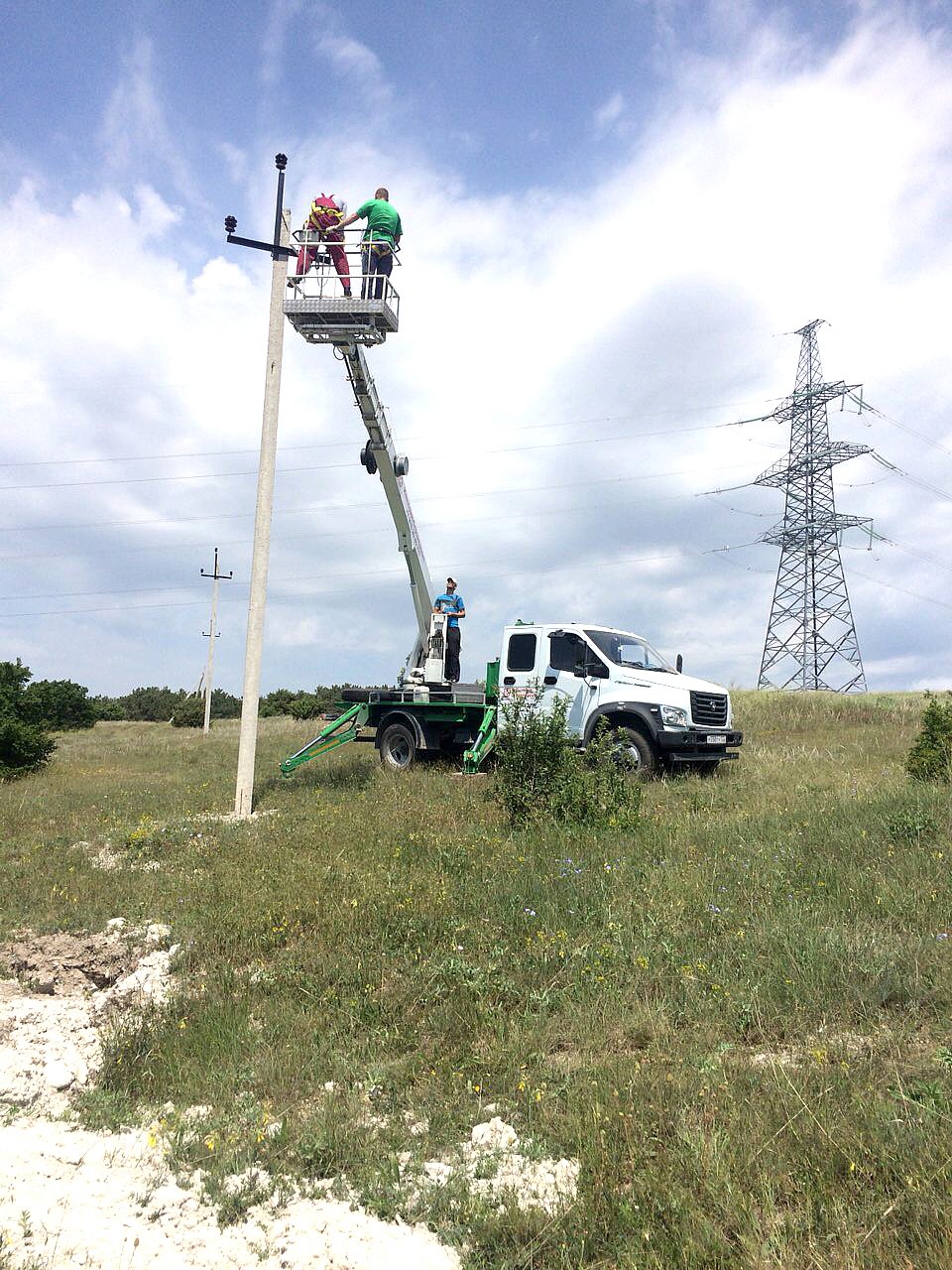

Для выполнения строительно-монтажных работ использовалась специализированная техника компании на момент реализации проекта: ямобур для подготовки мест установки опор, автокран для работы с железобетонными конструкциями и автовышка для высотного монтажа.
Наличие техники непосредственно в строительном процессе позволяло увязать земляные, монтажные и высотные операции в единую последовательность работ на протяжении всей трассы.
Формирование готовой трассы воздушной линии
После установки железобетонных опор выполнялся дальнейший монтаж элементов воздушной линии и подготовка конструкций к монтажу проводов.
Работы велись поэтапно вдоль трассы, чтобы обеспечить последовательную готовность участков линии к дальнейшему электромонтажу и последующим испытаниям.

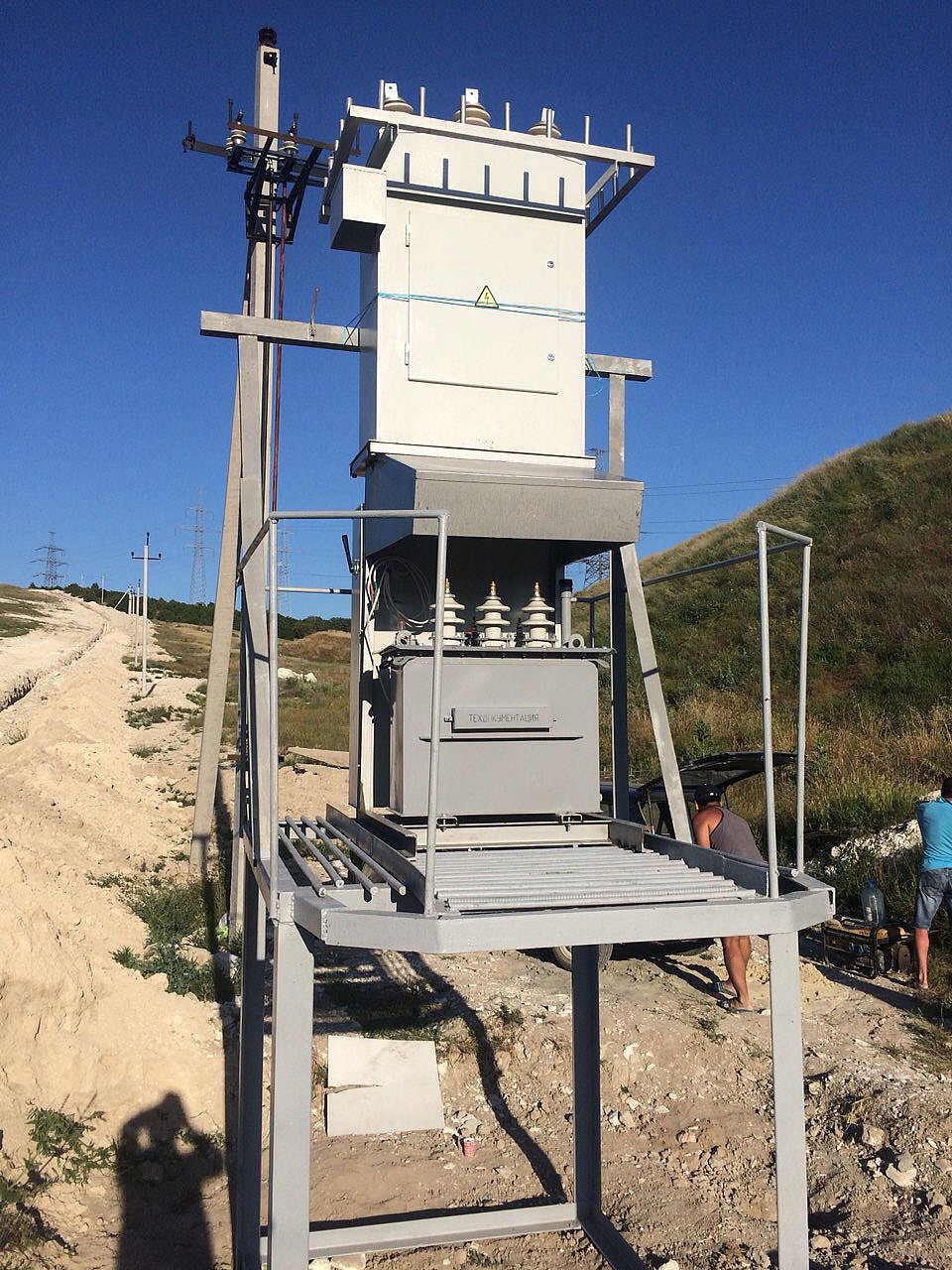

Монтаж мачтовой трансформаторной подстанции
В рамках того же проекта «Эридан Энерджи» выполнила монтаж мачтовой трансформаторной подстанции, являвшейся частью создаваемой системы электроснабжения объекта.
Таким образом, построенная ВЛ-6 кВ и трансформаторная подстанция рассматривались не как два отдельных объекта, а как элементы единого комплекса электроснабжения.
Что выполнила «Эридан Энерджи»
Работы охватывали полный цикл создания системы электроснабжения — от инженерного решения до ввода оборудования под напряжение.
Проектирование ВЛ-6 кВ и трансформаторной подстанции.
Организация строительства воздушной линии протяжённостью около 3 км.
Подготовка мест установки опор с применением специализированной техники.
Установка железобетонных опор воздушной линии.
Комплекс электромонтажных работ по строительству воздушной линии.
Монтаж мачтовой трансформаторной подстанции.
Устройство заземления опор и элементов системы электроснабжения.
Электрические измерения и испытания построенной системы.
Пусконаладочные работы перед вводом объекта.
Исполнительная документация, сдача и фактическая подача напряжения.
Каждая опора прошла контроль заземления
После выполнения строительно-монтажных работ собственная электротехническая лаборатория «Эридан Энерджи» провела необходимый комплекс электрических измерений и испытаний.
В частности, выполнялось измерение сопротивления заземления каждой установленной опоры воздушной линии. Это позволяло контролировать фактические параметры построенной ВЛ перед завершением пусконаладочных мероприятий.
Строительство завершилось не монтажом, а сдачей объекта
Параллельно с техническим завершением проекта формировалась исполнительная документация по выполненным работам. После электромонтажа, испытаний и ПНР объект был подготовлен к сдаче и вводу в эксплуатацию.
Такой подход особенно важен для промышленных объектов: результатом работы является не просто физически построенная линия, а технически готовая система электроснабжения с выполненными проверками и необходимой документацией.
От собственного проекта до фактической подачи напряжения
В результате работ была создана система электроснабжения объекта «Черноморнефтегаза»: построена воздушная линия электропередачи 6 кВ протяжённостью около 3 км, установлены железобетонные опоры и смонтирована мачтовая трансформаторная подстанция.
После завершения строительства были выполнены заземление, электрические измерения и испытания, ПНР и подготовлена исполнительная документация.
Финальным результатом стала не формальная готовность оборудования, а фактическая подача напряжения и ввод построенной системы электроснабжения в работу.
Проектирование ВЛ и ТП, строительство, специализированная техника, заземление, собственная ЭТЛ, ПНР, исполнительная документация и сдача были объединены в один процесс до получения конечного результата.
Строительство и монтаж систем электроснабжения
«Эридан Энерджи» выполняет работы по промышленному электромонтажу, включая строительство воздушных линий, монтаж трансформаторных подстанций, испытания и пусконаладочные работы.
