Монтаж ТП 10/0,4 кВ для строящегося гостиничного комплекса в Коктебеле

Первый этап создания системы электроснабжения крупного гостиничного комплекса в Крыму: от разработки проекта до монтажа трансформаторной подстанции, воздушной линии, кабельных линий, заземления и электротехнических испытаний.

Коктебель, Крым
ТП 10/0,4 кВ
до 400 кВА
Воздушная линия
Кабельные линии
ЭТЛ
Монтаж трансформаторной подстанции 10/0,4 кВ в Коктебеле
ОБЪЕКТ Гостиничный комплекс
НАПРЯЖЕНИЕ 10/0,4 кВ
МОЩНОСТЬ до 400 кВА
МОНТАЖНЫЙ ЭТАП около 7 дней

Задача заказчика

В Коктебеле ведётся строительство крупного гостиничного комплекса. Для будущего объекта необходимо поэтапно создать систему электроснабжения, способную обеспечивать дальнейшее развитие строительной площадки и будущей инфраструктуры комплекса.

Трансформаторная подстанция 10/0,4 кВ мощностью до 400 кВА стала первым этапом этого проекта. В дальнейшем на территории комплекса планируется строительство дополнительных трансформаторных подстанций.

Заказчику требовался один подрядчик на весь комплекс электротехнических работ. Проектирование, монтаж ТП, строительство воздушной линии, кабельные линии, заземление, испытания и оформление документации выполняет команда «Эридан Энерджи».
Электромонтажные работы Эридан Энерджи на объекте в Коктебеле

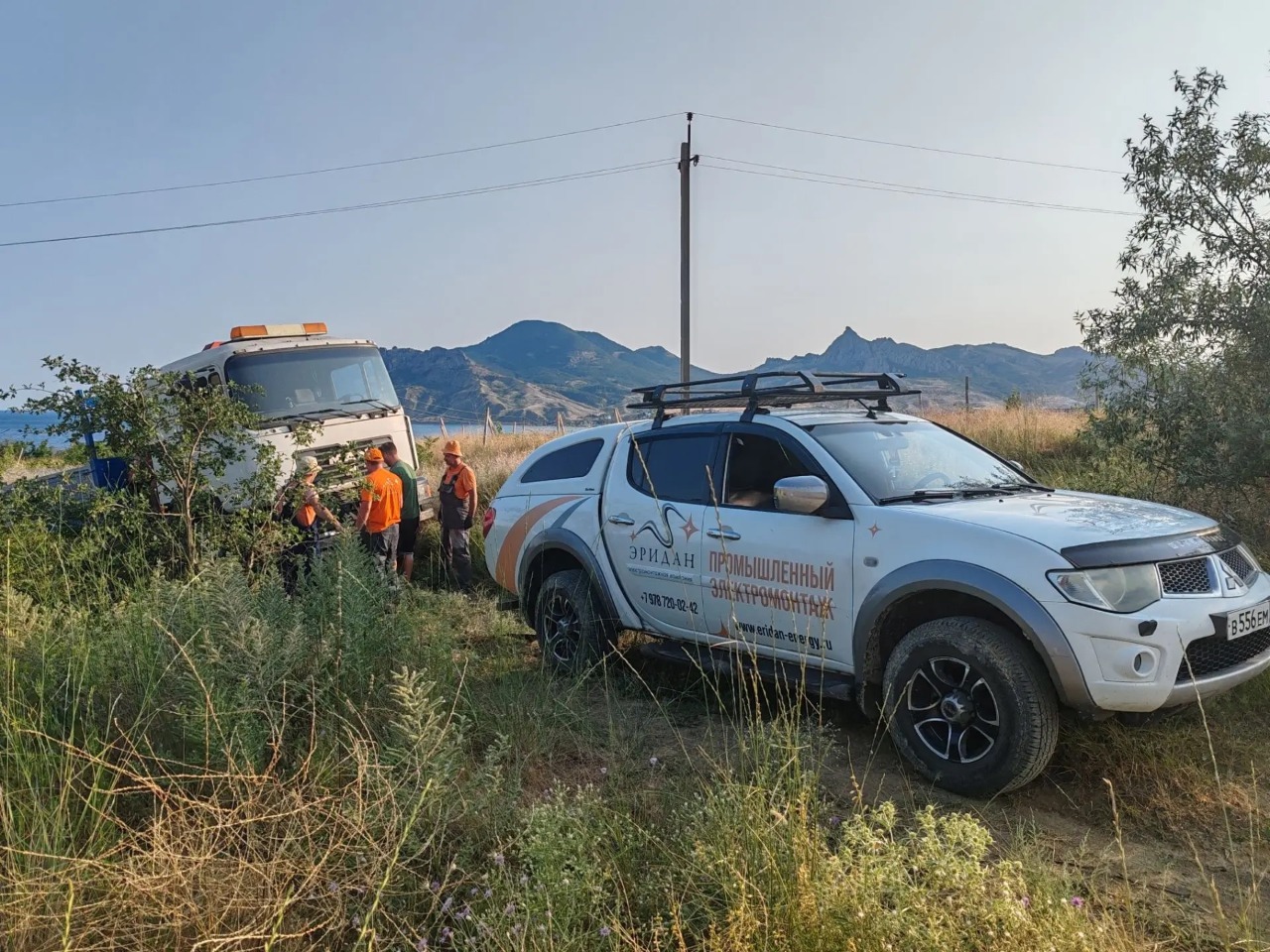

Работа специалистов «Эридан Энерджи» на площадке будущего гостиничного комплекса.

Что выполнила «Эридан Энерджи»

01 · ПРОЕКТИРОВАНИЕ

Проект электроснабжения

Проектная часть объекта разработана специалистами «Эридан Энерджи».

02 · ТП

Монтаж ТП 10/0,4 кВ

Выполнена установка трансформаторной подстанции мощностью до 400 кВА.

03 · ВОЗДУШНАЯ ЛИНИЯ

Установка опор и монтаж ВЛ

Установлены опоры и выполнен монтаж воздушной линии электроснабжения объекта.

04 · КАБЕЛЬНЫЕ ЛИНИИ

Монтаж кабельных линий

Выполнены предусмотренные проектом работы по кабельной части системы электроснабжения.

05 · ЗАЗЕМЛЕНИЕ

Система заземления

Выполнены необходимые работы по заземлению трансформаторной подстанции и электрооборудования.

06 · ЭТЛ

Измерения и испытания

Выполнен необходимый комплекс электротехнических испытаний и подготовлены протоколы ЭТЛ.

Монтаж системы электроснабжения гостиничного комплекса в Коктебеле в Крыму

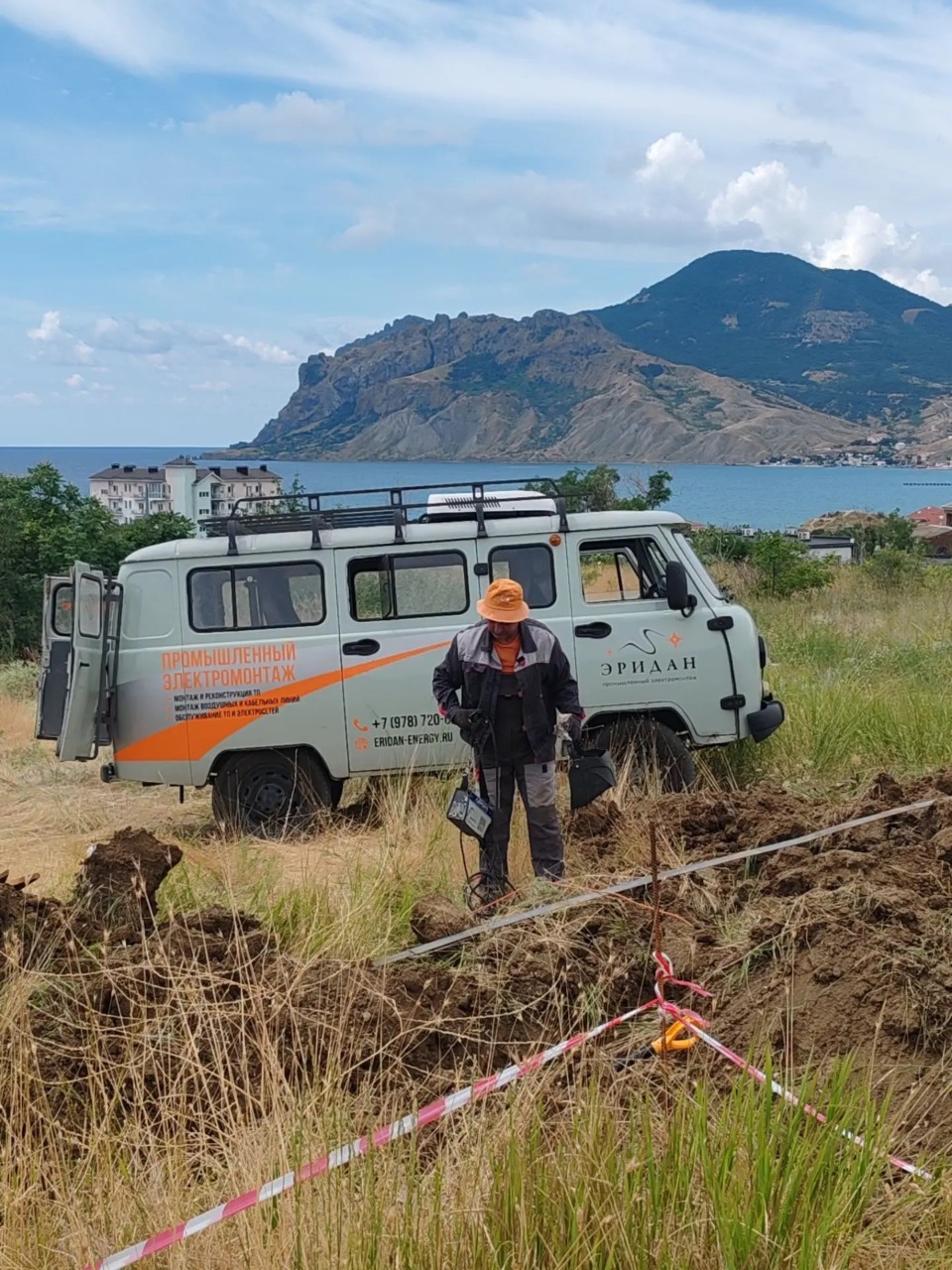

Площадка объекта в Коктебеле: гористый рельеф и ограниченные условия подъезда техники.

Условия, которые осложняли монтаж

Объект расположен в Коктебеле, в гористой местности рядом с морем. Поэтому организация электромонтажных работ потребовала дополнительной координации техники, персонала и логистики.

Гористая местность Рельеф усложнял перемещение техники и выполнение монтажных работ.
Сложный подъезд Возможности подъезда специальной и грузовой техники к отдельным участкам были ограничены.
Сильная жара Работы выполнялись в условиях высокой температуры, что требовало дополнительной организации рабочего процесса.
Сжатые сроки Основной монтажный этап требовалось выполнить без задержки последующих строительных процессов.
Логистика оборудования Трансформаторная подстанция поставлялась производителем из Белгорода в Крым.
Сложные внешние условия Логистика и организация работ выполнялись с учётом повышенных внешних рисков.
ОДИН ПОДРЯДЧИК

От проекта до подключения и ПНР

Заказчику не требуется координировать несколько электротехнических организаций. Проектирование и основной комплекс работ выполняет одна команда.

ПРОЕКТИРОВАНИЕ → МОНТАЖ ТП → УСТАНОВКА ОПОР → МОНТАЖ ВЛ → КАБЕЛЬНЫЕ ЛИНИИ → ЗАЗЕМЛЕНИЕ → ЭТЛ → ПРОТОКОЛЫ → ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ → ПОДКЛЮЧЕНИЕ → ПНР

Результат выполненного этапа

01
ТП 10/0,4 кВ смонтирована

Трансформаторная подстанция мощностью до 400 кВА установлена на объекте.

02
Опоры воздушной линии установлены

Выполнен предусмотренный проектом этап строительства воздушной линии.

03
Воздушная линия смонтирована

Выполнен монтаж линии электроснабжения будущего гостиничного комплекса.

04
Кабельные линии выполнены

Кабельная часть смонтирована в соответствии с проектными решениями.

05
Система заземления выполнена

Необходимый комплекс работ по заземлению завершён.

06
Испытания проведены

Электротехнические испытания выполнены, протоколы ЭТЛ подготовлены.

07
Исполнительная документация оформляется

Продолжается подготовка исполнительной документации по завершённому этапу работ.

Установленная ТП 10/0,4 кВ и воздушная линия электроснабжения в Коктебеле
Результат монтажного этапа: установленная трансформаторная подстанция и воздушная линия.
ТЕКУЩИЙ СТАТУС ОБЪЕКТА Монтажный этап завершён. Ожидается выполнение мероприятий сетевой организацией. После завершения работ со стороны сетевой компании специалисты «Эридан Энерджи» готовы выполнить подключение трансформаторной подстанции и комплекс пусконаладочных работ.

Монтаж трансформаторной подстанции 10/0,4 кВ под ключ

Монтаж трансформаторной подстанции на коммерческом, промышленном или инфраструктурном объекте — это не только установка ТП. Для создания полноценной системы электроснабжения необходимо увязать проектирование, воздушные и кабельные линии, устройство заземления, электротехнические испытания, подключение и пусконаладочные работы.

На объекте в Коктебеле «Эридан Энерджи» выполняет весь комплекс как единый подрядчик: от проекта электроснабжения и монтажа ТП 10/0,4 кВ до испытаний и последующего подключения.

Такой формат особенно удобен при строительстве крупных объектов, где монтаж трансформаторной подстанции связан с устройством воздушной линии, прокладкой кабельных линий, системой заземления, работой электротехнической лаборатории и подготовкой исполнительной документации.

Стоимость монтажа ТП определяется после изучения проекта, мощности и комплектации подстанции, схемы электроснабжения, объёма ВЛ и кабельных линий, условий площадки, логистики оборудования и объёма пусконаладочных работ.
