Прокладка около 20 км высоковольтного кабеля в Крыму
Один из самых сложных и запоминающихся проектов «Эридан Энерджи»: четыре высоковольтные кабельные линии с изоляцией из сшитого полиэтилена, проложенные по сложной лесной территории в районе Ялты, пос. Парковое.
Четыре кабельные линии от РУ к трансформаторным подстанциям
«Эридан Энерджи» выполняла прокладку четырёх высоковольтных кабельных линий с изоляцией из сшитого полиэтилена.Линии прокладывались от распределительного устройства для электроснабжения трансформаторных подстанций объекта.
Общая протяжённость кабеля составляла около 20 км.Кабель поставлялся заказчиком и имел высокую стоимость, поэтому технология прокладки и состояние линии тщательно контролировались на всех ключевых этапах.
Основная часть трассы проходила в земле через лесную территорию со сложным рельефом, пересечениями дорог, оврагами, водотоками и участками с ограниченным доступом техники.
Почему этот проект стал одним из самых сложных
Большая протяжённость
Четыре линии общей длиной около 20 км требовали тщательной организации последовательности работ, персонала и техники.
Лесная территория
Земляные работы необходимо было вести максимально аккуратно, учитывая деревья, корневую систему и необходимость минимального воздействия на территорию.
СПЭ-кабель
Высоковольтный кабель с изоляцией из сшитого полиэтилена требует строгого соблюдения технологии транспортировки, размотки и прокладки.
Сложный рельеф
Трасса проходила через лес, перепады рельефа, овраги, водотоки и пересечения с существующей инфраструктурой.
Минимум соединений
По требованию заказчика количество соединительных муфт старались минимизировать, максимально используя строительные длины кабеля.
Существующие сети
В процессе земляных работ обнаружилась действующая кабельная линия, отсутствовавшая в предоставленной документации.
Большую протяжку нельзя выполнить случайной бригадой
На отдельных этапах, когда необходимо было выполнить протяжку очередной кабельной линии, одновременно задействовалось до 60 человек.
Персонал специально доставляли на объект автобусами на день выполнения протяжки.После завершения этого этапа такая численность работников уже не требовалась — бригаду снова собирали при подготовке следующей линии.
Земляные работы частично выполнялись рабочими, предоставленными заказчиком.Специалисты «Эридан Энерджи» самостоятельно подготавливали и очищали траншеи и полностью контролировали процесс прокладки кабеля.
Высоковольтный СПЭ-кабель требовал особого контроля
При прокладке кабеля с изоляцией из сшитого полиэтилена важно контролировать не только конечный результат, но и сам процесс прохождения кабеля по всей трассе.

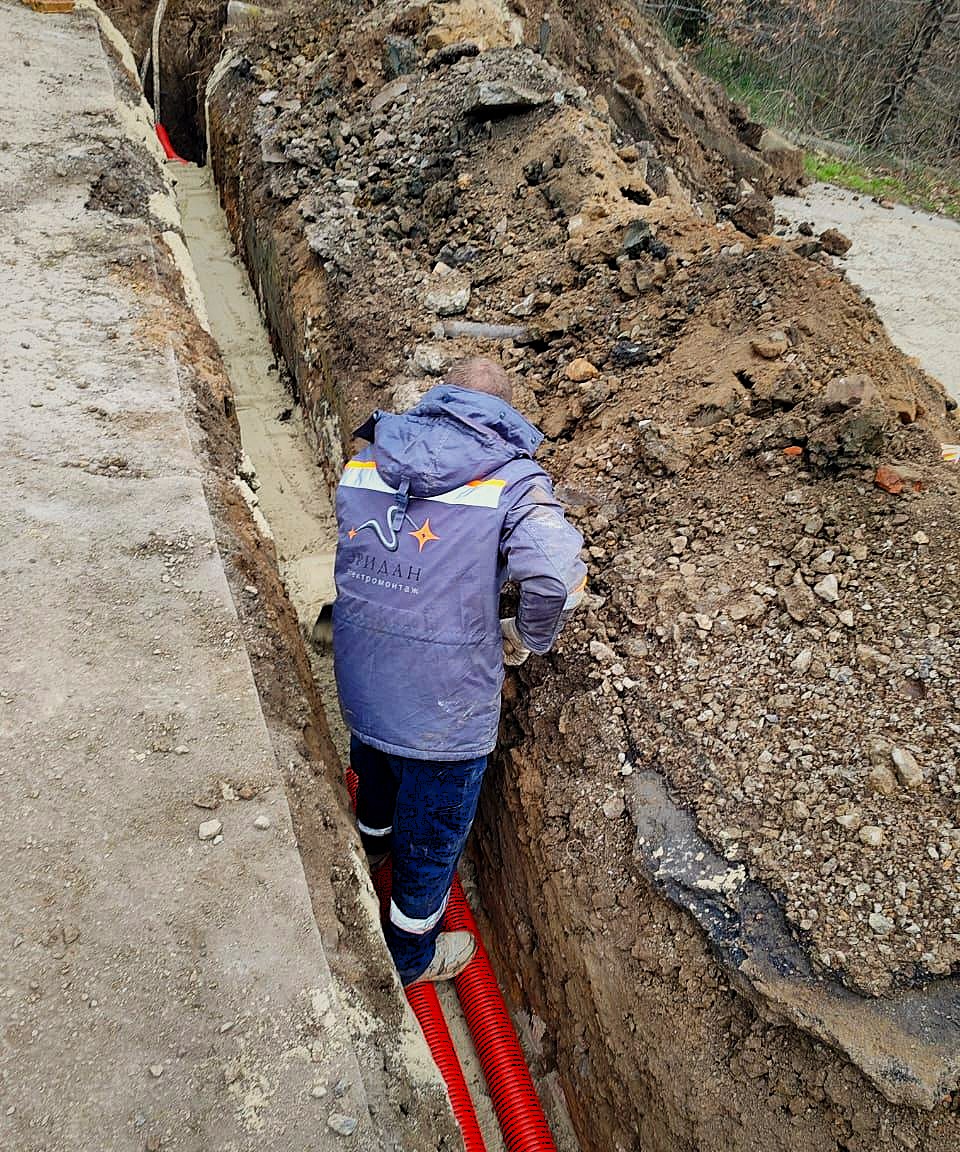

Подготовка траншеи
Перед протяжкой специалисты проверяли и очищали подготовленную трассу, исключая факторы, способные механически повредить кабель.
Контроль роликов и поворотов
Кабель должен был проходить трассу плавно, без неконтролируемых перегибов и контакта с потенциально опасными участками.
Контроль по всей длине
Большое количество людей позволяло контролировать прохождение кабеля одновременно на различных участках протяжки.
Контроль после прокладки
После завершения очередного этапа состояние проложенного кабеля дополнительно проверялось специалистами собственной электротехнической лаборатории.
Контроль кабеля на трёх ключевых этапах
Высокая стоимость кабеля и сложность его последующей замены требовали контроля не только после окончания проекта.Испытания проводились поэтапно.
Специалисты ЭТЛ проверяли целостность кабеля непосредственно на барабанах до начала монтажных работ.
После прокладки отдельных веток проводился повторный контроль состояния кабеля.
После монтажа муфт, подключения и завершения кабельной линии выполнялись итоговые испытания.
Действующий кабель, которого не было на планах
Во время земляных работ на одном из участков был обнаружен действующий кабель, отсутствовавший в имевшейся документации и планах прохождения коммуникаций.
Работы на данном участке были остановлены.Для определения принадлежности существующей линии привлекли представителей эксплуатирующей организации.После уточнения фактического положения коммуникаций организация дальнейших работ и прохождение трассы были скорректированы.

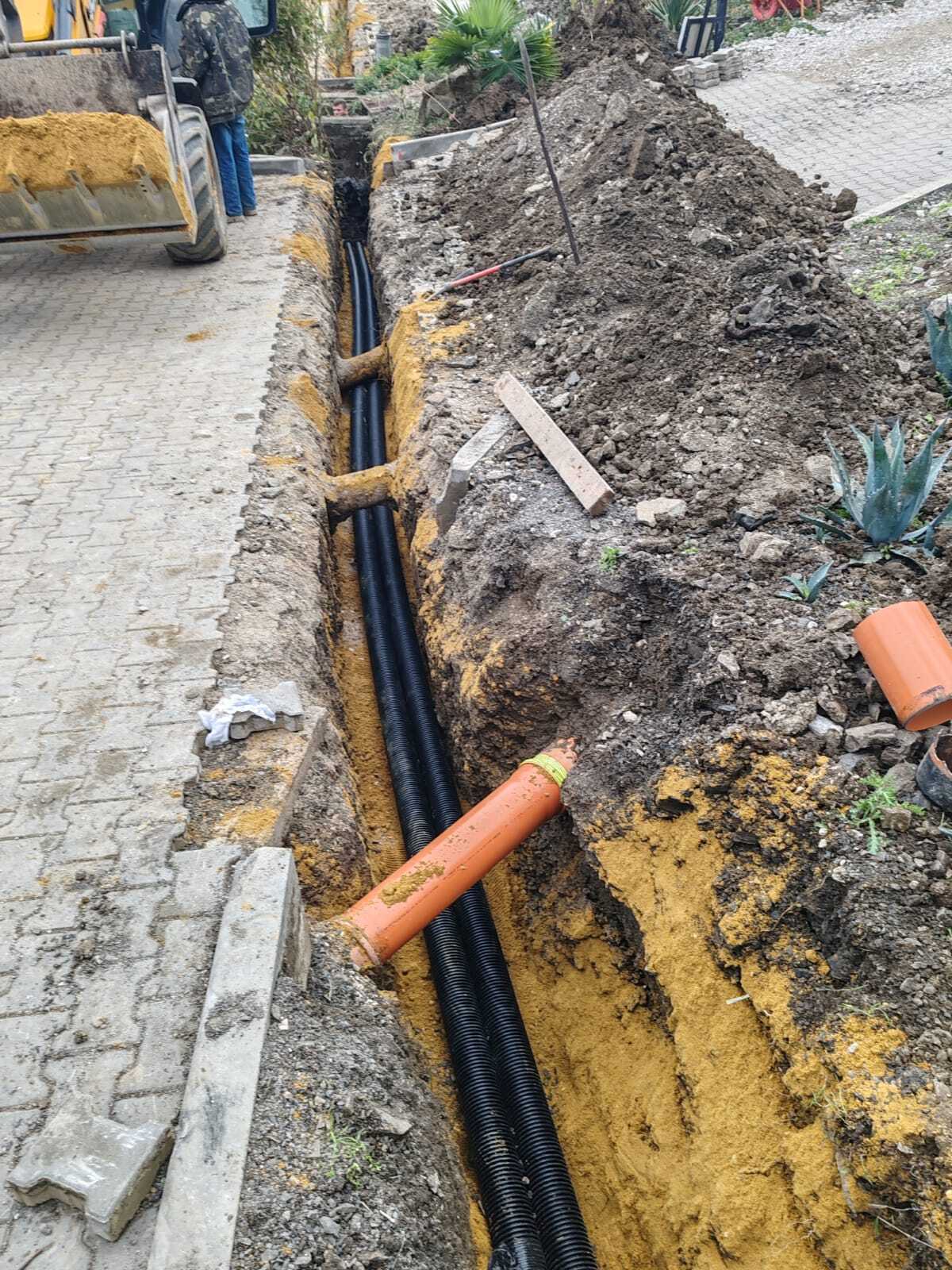

От прокладки до постановки линий под напряжение
Работа «Эридан Энерджи» не ограничивалась укладкой кабеля в подготовленную траншею.Компания выполняла полный комплекс электромонтажных и испытательных работ по кабельным линиям.
Монтаж соединительных и концевых муфт выполняли специалисты «Эридан Энерджи».Подключение кабельных линий к РУ и ТП также выполняла наша команда с участием представителя ПАО «Крымэнерго».
После завершения работ заказчику были переданы протоколы испытаний электротехнической лаборатории и исполнительная документация.
Почему мы вспоминаем этот проект спустя годы
Масштаб около 20 км, четыре высоковольтные линии, дорогостоящий СПЭ-кабель, сложная лесная трасса, большое количество персонала на отдельных этапах, механизированная протяжка, монтаж кабельных муфт и постоянный контроль собственной ЭТЛ —всё это требовало не только технической квалификации, но и грамотной организации процесса.
Прошедшие годы не делают такой опыт менее ценным.Именно сложные реализованные проекты формируют практическое понимание того, как организовать прокладку кабельных линий в условиях, которые невозможно полностью предусмотреть только проектной документацией.
