ГОТОВНОСТЬ К ПНР
Проверка после монтажа
Проверяем выполненный монтаж, подключения, заземление и соответствие электрических цепей проектной документации.

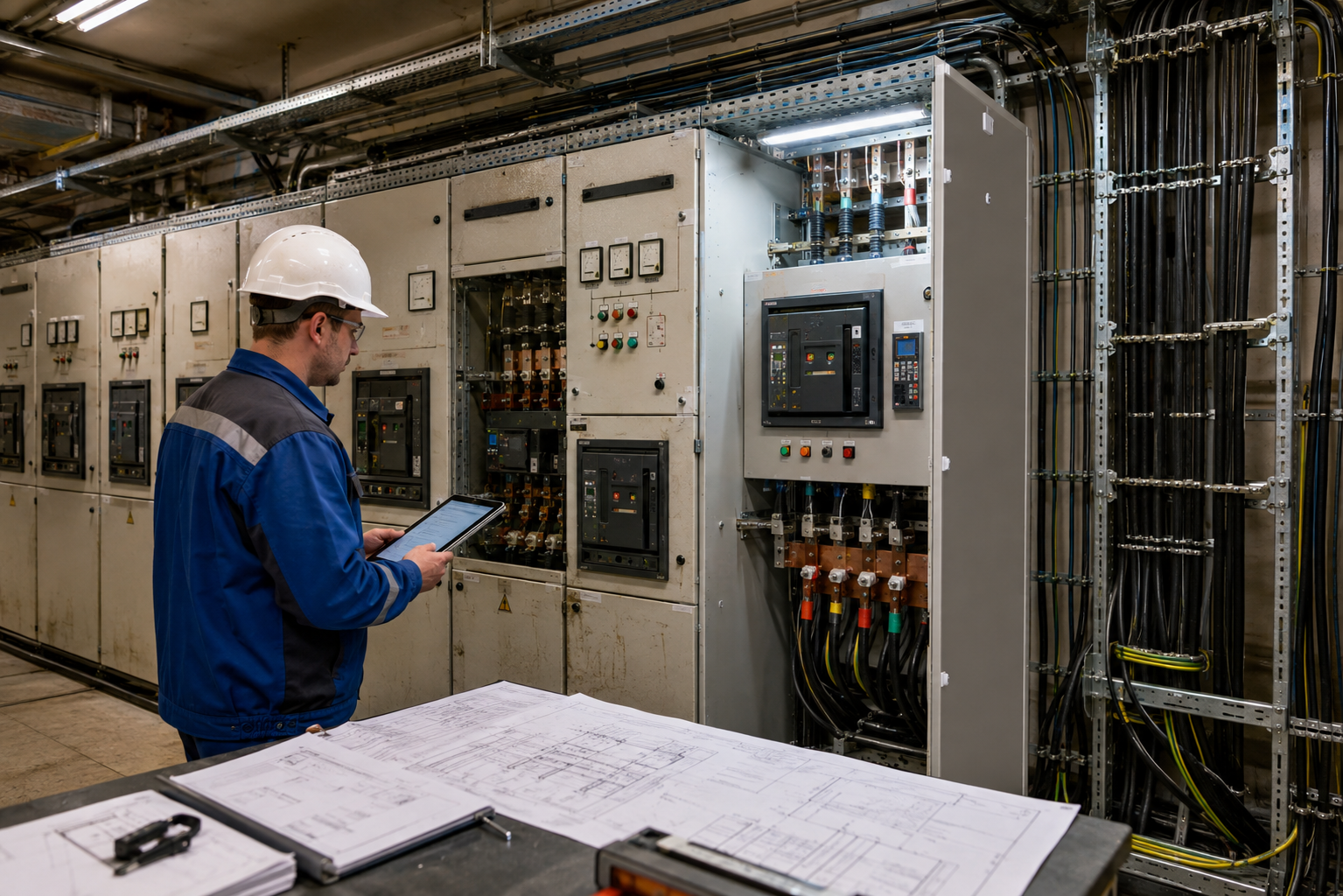

ПНР электрооборудования 6–10 кВ
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ · 6–10 кВ
ПНР электрооборудования
6–10 кВ
Выполняем пусконаладочные работы электрооборудования 6–10 кВ: проверяем коммутационные аппараты, вторичные цепи, РЗА, управление и сигнализацию — до готовности оборудования к включению.
ОборудованиеРЗАВторичные цепи
Обсудить ПНР 6–10 кВ
→
Пришлите проект, однолинейную схему или перечень оборудования

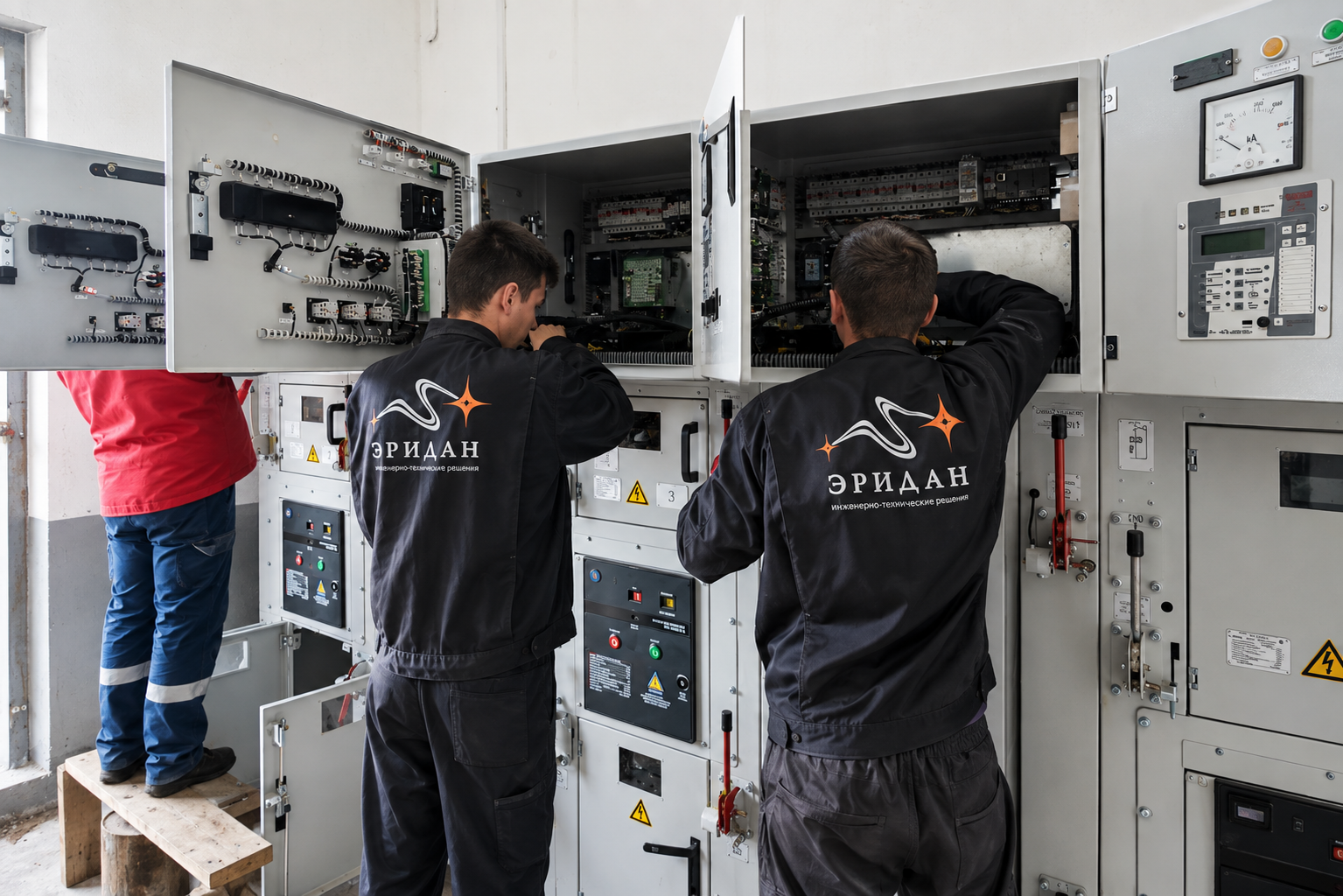

ЧТО ВХОДИТ В ПНР
Пусконаладка электрооборудования 6–10 кВ
Проверяем оборудование после монтажа, выполняем наладку коммутационных аппаратов и вторичных цепей, контролируем работу РЗА, управления, сигнализации и блокировок перед включением электроустановки.
КРУ · КСО · ЯЧЕЙКИ
Коммутационные аппараты
Проверяем выключатели, разъединители, приводы и другие коммутационные аппараты в составе оборудования 6–10 кВ.
ИЗМЕРЕНИЕ · КОНТРОЛЬ
Вторичные цепи
Проверяем вторичные цепи измерения, контроля, управления и передачи сигналов между элементами электроустановки.
РЕЛЕЙНАЯ ЗАЩИТА
РЗА и защитные функции
Проверяем предусмотренные проектом функции релейной защиты и автоматики и их воздействие на коммутационные аппараты.
КОМАНДЫ · СИГНАЛЫ
Управление и сигнализация
Контролируем команды управления, положения аппаратов, предупредительные и аварийные сигналы.
ВЗАИМОДЕЙСТВИЕ
Блокировки и проверка схем
Проверяем предусмотренные проектом электрические блокировки и взаимодействие оборудования при выполнении команд.
ЕДИНЫЙ КОМПЛЕКС РАБОТ
ПНР + РЗА + испытания собственной ЭТЛ
Пусконаладку, проверку защит и необходимые электрические испытания выполняем своими специалистами в составе единого комплекса работ.
РЕЗУЛЬТАТ
Данные для оценки
готовности к включению
готовности к включению
6–10 кВ
ПНР электрооборудования
ОБОРУДОВАНИЕ 6–10 кВ
Какое оборудование
налаживаем
Выполняем ПНР распределительных устройств и оборудования среднего напряжения в соответствии с проектной документацией, схемами и технической документацией производителя.
01
КРУ и КСО
Комплектные распределительные устройства и камеры сборные одностороннего обслуживания.
02
Ячейки 6–10 кВ
Вводные, секционные, отходящие и другие ячейки в составе распределительного устройства.
03
Вакуумные выключатели
Выключатели, приводы, цепи управления, положения аппаратов и управляющие воздействия.
04
Разъединители и заземлители
Коммутационные аппараты, приводы, положения и предусмотренные схемой блокировки.
05
Трансформаторы тока и напряжения
Проверяем вторичные цепи измерения, защиты и контроля в составе электроустановки.
РАЗНЫЕ ПРОИЗВОДИТЕЛИ
Работаем с оборудованием разных производителей после изучения проектной и технической документации.
ВЗАИМОДЕЙСТВИЕ СИСТЕМ
РЗА, управление
и вторичные цепи
При ПНР оборудования 6–10 кВ проверяем не только отдельные аппараты, но и работу релейной защиты, вторичных цепей, управления и сигнализации во взаимодействии с коммутационным оборудованием.
01РЗА
Формирование
воздействия
воздействия
02Команда
Передача по
вторичным цепям
вторичным цепям
03Аппарат
Срабатывание
выключателя
выключателя
04Сигнал
Обратная связь
о положении
о положении
05Контроль
Проверка результата
работы схемы
работы схемы
ЗАЩИТА
Релейная защита и автоматика
Проверяем предусмотренные проектом функции РЗА, логику работы защит и формирование управляющих воздействий на коммутационные аппараты.
СВЯЗЬ
Вторичные цепи
Проверяем цепи измерения, защиты, управления и сигнализации, по которым передаются команды и сигналы между элементами электроустановки.
УПРАВЛЕНИЕ
Управление и сигнализация
Проверяем команды включения и отключения, положения аппаратов, предупредительные и аварийные сигналы.
АЛГОРИТМ
Проверка взаимодействия
Проверяем прохождение команд, срабатывание оборудования и обратные сигналы, чтобы убедиться в правильной работе схемы в предусмотренных режимах.
РЕЗУЛЬТАТ
Проверена работа защит, управления и коммутационного
оборудования во взаимодействии
Получаем данные о корректности прохождения команд, срабатывания аппаратов и обратных сигналов перед включением оборудования.
ПЕРЕД ВКЛЮЧЕНИЕМ
Контроль работы
схемы в целом
схемы в целом

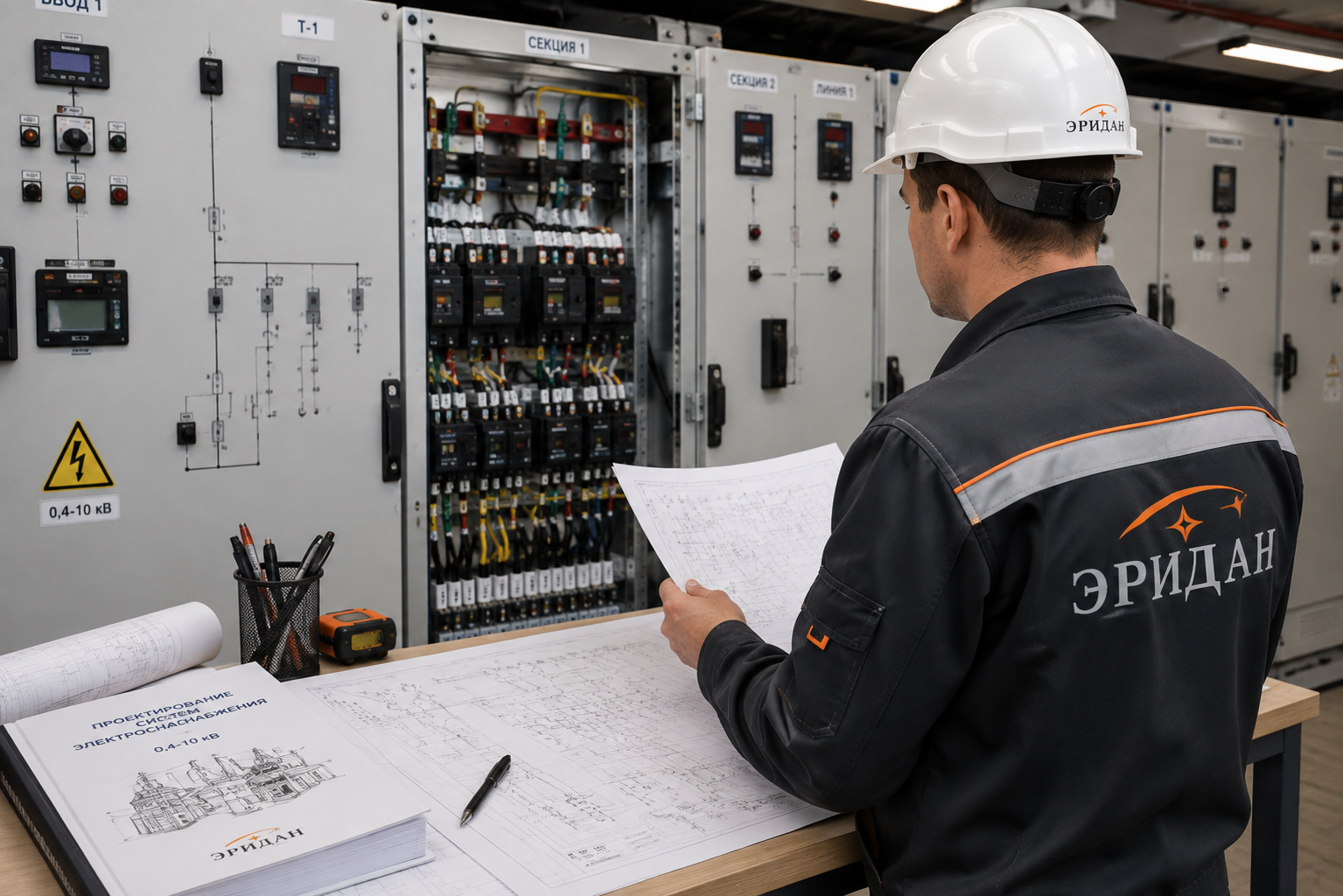

ПНР ПОСЛЕ ЧУЖОГО МОНТАЖА
Монтаж уже выполнен —
подключимся на этапе ПНР
Можем выполнить ПНР оборудования 6–10 кВ, даже если монтаж выполняла другая организация. Перед началом работ оцениваем техническую готовность оборудования, проверяем документацию и выявляем замечания, влияющие на проведение пусконаладочных работ.
01
ГОТОВНОСТЬ
Проверяем монтаж и документацию
Сопоставляем проектные решения, схемы и фактическое исполнение. Оцениваем готовность оборудования и вторичных цепей к началу ПНР.
02
ПРОВЕРКА
Фиксируем замечания
Определяем несоответствия и технические замечания, которые могут препятствовать наладке, проверке РЗА, вторичных цепей или работе оборудования.
03
СОГЛАСОВАНИЕ
Определяем необходимые исправления
Небольшие замечания можем устранить в рамках согласованных работ. Существенные переделки отдельно согласовываем с заказчиком.
04
ПУСКОНАЛАДКА
Переходим к ПНР
После обеспечения технической готовности выполняем наладку, проверку защит, управления, сигнализации и взаимодействия оборудования 6–10 кВ.
ПОДКЛЮЧАЕМСЯ К ОБЪЕКТУ
Монтаж мог выполнить
другой подрядчик
другой подрядчик
ВАЖНО
Не начинаем ПНР вслепую
Сначала оцениваем фактическое состояние объекта и готовность оборудования к проведению работ.
ЗАДАЧА
Безопасно перейти
от монтажа к ПНР
от монтажа к ПНР
ПЕРЕД ВКЛЮЧЕНИЕМ ОБОРУДОВАНИЯ
Комплексная проверка
перед включением
Объединяем пусконаладочные работы оборудования 6–10 кВ, проверку РЗА и необходимые электрические испытания собственной ЭТЛ, чтобы оценить работу электрооборудования в составе единой системы.
01
ПУСКОНАЛАДКА
ПНР оборудования
Проверяем коммутационные аппараты, цепи управления, сигнализацию и предусмотренные схемой блокировки.
02
СОБСТВЕННАЯ ЭТЛ
Электрические испытания
Выполняем необходимые измерения и испытания электрооборудования собственной электротехнической лабораторией.
03
ЗАЩИТА
Проверка РЗА
Проверяем функции релейной защиты и автоматики и их воздействие на коммутационные аппараты.
04
ВЗАИМОДЕЙСТВИЕ
Комплексная проверка
Контролируем прохождение команд, срабатывание оборудования, обратные сигналы и взаимодействие элементов схемы.
6–10 кВ
ИТОГ КОМПЛЕКСНОЙ ПРОВЕРКИ
Данные о техническом состоянии и работе
оборудования перед включением
Результаты ПНР, испытаний и проверки взаимодействия рассматриваем в комплексе.
ОДИН КОМПЛЕКС
РАБОТ
РАБОТ
ПНР + РЗА + испытания собственной ЭТЛ
Пусконаладку, проверку защит и необходимые электрические испытания выполняют специалисты Эридан Энерджи в составе единого комплекса работ.
РЕЗУЛЬТАТ
Комплексная оценка
перед включением
перед включением
ПНР ЭЛЕКТРООБОРУДОВАНИЯ 6–10 кВ
Пришлите однолинейную схему
и перечень оборудования
По проектной документации и составу оборудования предварительно определим объем пусконаладочных работ, необходимые проверки и электрические испытания.
01
Проект или
однолинейная схема
однолинейная схема
02
Перечень
оборудования
оборудования
03
Текущая стадия
монтажа
монтажа
Обсудить ПНР 6–10 кВ
→
Если исходных данных недостаточно — уточним необходимую информацию и дальнейшие действия.
ЭРИДАН ЭНЕРДЖИ
КОМПЛЕКСНО
ПНР · РЗА · ЭТЛ
ОБОРУДОВАНИЕ
6–10 кВ
ГЕОГРАФИЯ
Работаем по России
