01
Проверка готовности ТП
Проверяем соответствие монтажа проекту и схемам, соединения, цепи управления, сигнализацию, блокировки и готовность оборудования к ПНР.
ПНР трансформаторных подстанций
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ · 6–10 кВ
ПНР трансформаторных
подстанций
Выполняем пусконаладочные работы трансформаторных подстанций КТП, БКТП, КТПН, ЗТП и РТП. Проверяем, испытываем и настраиваем оборудование, РЗА и автоматику — до готовности ТП к включению и вводу в эксплуатацию.
КТП
БКТП
КТПН
ЗТП
РТП
6/0,4 кВ
10/0,4 кВ
Обсудить ПНР подстанции
Пришлите проект, однолинейную схему
или спецификацию оборудования
или спецификацию оборудования
29 лет
в энергетике
ЭТЛ до 330 кВ
собственная лаборатория
Россия
география работ
СОСТАВ ПУСКОНАЛАДОЧНЫХ РАБОТ
Что входит в ПНР
трансформаторной подстанции
Проверяем, испытываем и настраиваем оборудование ТП как единый электротехнический комплекс — от первичных и вторичных цепей до РЗА, автоматики и комплексного опробования.
02
Испытания электрооборудования
Выполняем необходимые измерения и испытания оборудования трансформаторной подстанции собственной электротехнической лабораторией.
03
Наладка оборудования 6–10 кВ
Проверяем РУ, ячейки, выключатели, приводы, цепи управления, сигнализацию и электрические блокировки.
04
РЗА и вторичные цепи
Проверяем вторичные цепи, устройства релейной защиты и автоматики, уставки и действие защит на коммутационные аппараты.
05
АВР и автоматика
Проверяем алгоритмы АВР, взаимные блокировки, цепи управления и работу автоматики в предусмотренных проектом режимах.
06
Комплексное опробование
Проверяем совместную работу оборудования и систем, готовим подстанцию к подаче напряжения и участвуем во включении.
ОДНА КОМАНДА
ПНР + РЗА + собственная ЭТЛ
Основной комплекс работ выполняем своими специалистами — без необходимости отдельно привлекать лабораторию и наладчиков РЗА.
до 330 кВ
собственная ЭТЛ
6–10 кВ
ПНР электрооборудования

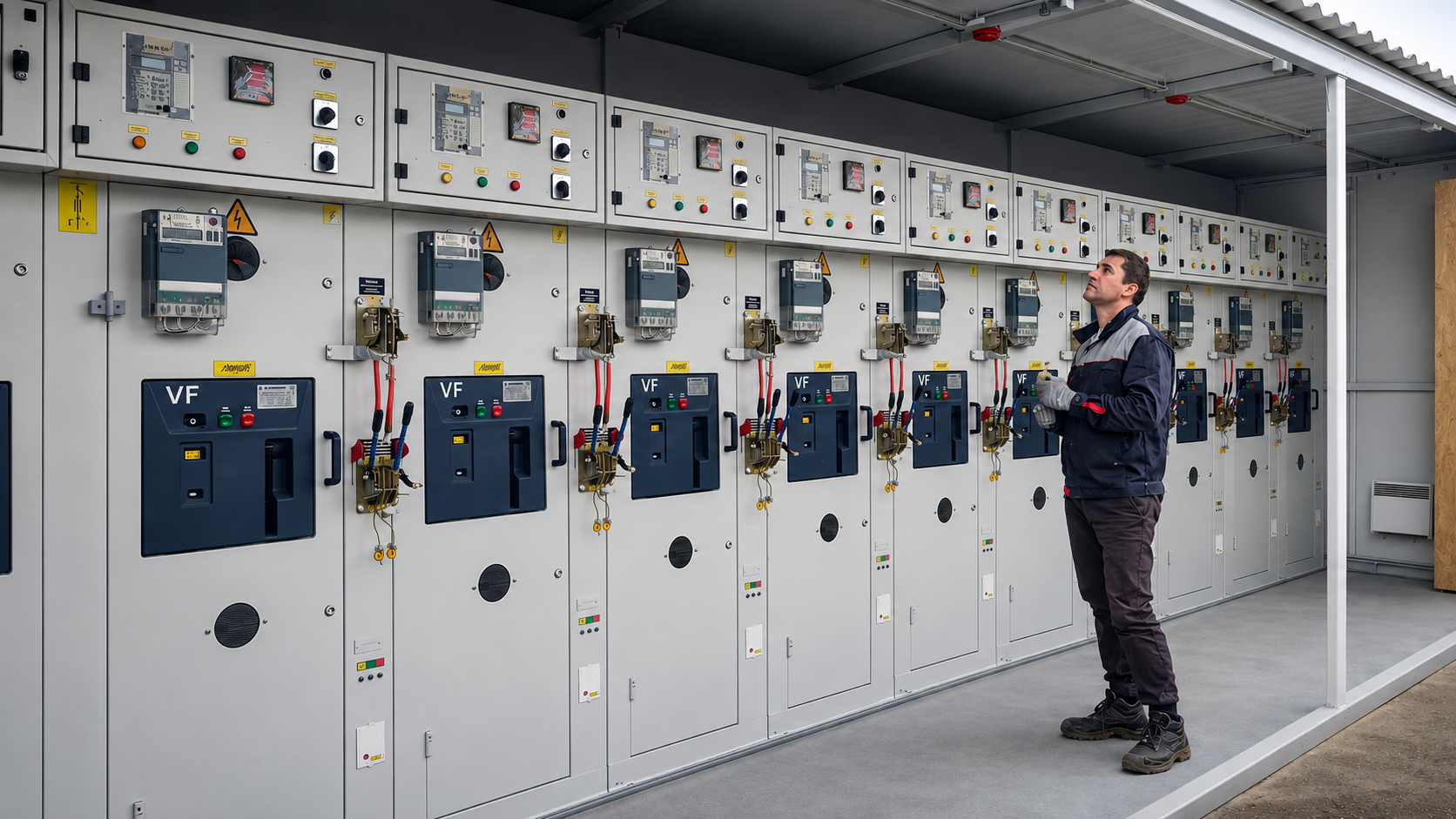

ОБОРУДОВАНИЕ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ
ПНР оборудования ТП
как единого комплекса
Налаживаем не отдельные аппараты сами по себе, а их совместную работу в составе подстанции — от силового трансформатора и распределительных устройств до РЗА, АВР, управления и сигнализации.
РЕЗУЛЬТАТ
Работоспособная подстанция, а не набор
отдельно проверенного оборудования
В СОСТАВЕ ПНР
01
Силовые трансформаторы
02
РУ 6–10 кВ
03
РУ 0,4 кВ
04
КРУ, КСО и ячейки
05
Коммутационные аппараты
06
РЗА и вторичные цепи
07
АВР и автоматика
08
Управление и сигнализация
КТП
БКТП
КТПН
ЗТП
РТП
6/0,4 кВ
10/0,4 кВ
Работаем с оборудованием разных производителей
Перед началом ПНР изучаем проект, электрические схемы и техническую документацию установленного оборудования.
ЕДИНАЯ ЗОНА ОТВЕТСТВЕННОСТИ
Один подрядчик за весь
комплекс ПНР подстанции
Не нужно отдельно координировать электротехническую лабораторию, наладчиков РЗА и специалистов по ПНР. Основной комплекс работ выполняет одна команда Эридан Энерджи.
01
ЭТЛ
измерения и испытания
02
РЗА
защиты и вторичные цепи
03
АВР и автоматика
алгоритмы и блокировки
04
ПНР
наладка оборудования
05
Опробование
совместная работа систем
06
Включение
участие в подаче напряжения
ГЛАВНОЕ ДЛЯ ЗАКАЗЧИКА
Одна команда. Одна зона ответственности.
Если при наладке выявляются проблемы монтажа, электрических схем или взаимодействия оборудования, определяем причину и предлагаем решение для подготовки трансформаторной подстанции к запуску.
РЕЗУЛЬТАТ
Готовность ТП
к включению
к включению
Не отдельные протоколы, а работоспособность комплекса.
до 330 кВ
собственная ЭТЛ
РЗА
своими специалистами
ПНР
одна команда на объекте
Включение
участвуем в запуске ТП
ОБЪЕКТ УЖЕ СМОНТИРОВАН
Подключимся к ПНР после
другого монтажного подрядчика
Перед началом работ оцениваем техническую готовность трансформаторной подстанции, проверяем монтаж, электрические схемы, вторичные цепи и установленное оборудование.
01
Проверяем готовность объекта
Сопоставляем проект и схемы с фактически выполненным монтажом, проверяем соединения, цепи управления, блокировки и готовность оборудования к проведению ПНР.
02
Выявляем замечания
Определяем несоответствия, которые могут помешать испытаниям, наладке оборудования, комплексному опробованию или безопасному включению подстанции.
03
Определяем решение
Часть замечаний можем устранить своими специалистами. Если требуется существенная переделка монтажа или дополнительный объём работ, решение и объём предварительно согласовываем с заказчиком.
НАШ ПОДХОД
Сначала понимаем фактическое состояние объекта —
затем приступаем к комплексной наладке.
МОЖЕМ ПОДКЛЮЧИТЬСЯ
На этапе завершённого
или незавершённого монтажа
или незавершённого монтажа
КОМПЕТЕНЦИИ ЭРИДАН ЭНЕРДЖИ
Компетенции для ПНР
трансформаторных подстанций
Собственная ЭТЛ, специалисты РЗА и опыт комплексных электротехнических работ позволяют выполнять взаимосвязанные задачи одной командой.
29
лет
работы в энергетике
700+
объектов
реализовано компанией
до 330
кВ
собственная ЭТЛ
01
РЕЛЕЙНАЯ ЗАЩИТА
Свои специалисты РЗА
Проверяем вторичные цепи, устройства релейной защиты и автоматики, уставки и действие защит на коммутационные аппараты.
02
ИСПЫТАНИЯ
Собственная ЭТЛ
до 330 кВ
Электрические измерения и необходимые испытания выполняем собственной электротехнической лабораторией в составе общего комплекса работ.
03
ЗАПУСК
Участвуем во
включении ТП
Готовим оборудование к подаче напряжения и участвуем во включении совместно с заказчиком и другими участниками проекта.
ПОД ЗАДАЧУ ОБЪЕКТА
Состав команды формируем под оборудование,
объём работ и сроки конкретного проекта.
РАССЧИТАЕМ СОСТАВ ПНР
Пришлите проект, схему или спецификацию
По документации трансформаторной подстанции определим предварительный состав и объём пусконаладочных работ. Если исходных данных недостаточно — обсудим объект и необходимость технического обследования.
01
Проект
Проект электроснабжения или рабочая документация
02
Однолинейная схема
Для первичной оценки состава оборудования
03
Спецификация
Перечень установленного оборудования
Обсудить ПНР подстанции
→
ВАЖНО
Полный комплект документов не обязателен. Для первого разговора достаточно описать объект и текущий этап работ.
РАБОТАЕМ ПО РОССИИ
Для удалённых объектов учитываем объём работ,
состав команды и условия мобилизации специалистов.
